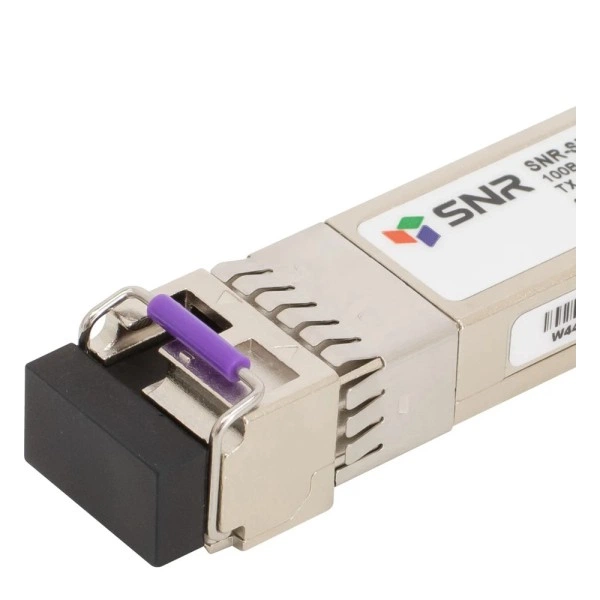

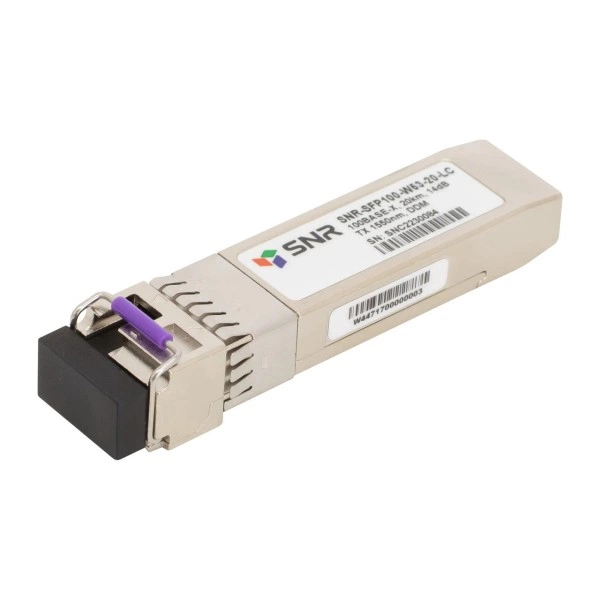

SFP оптический трансивер SNR-SFP100-W53-20-LC, 100Mbps, 20 км

Назначение и основные параметры

Модель SNR-SFP100-W53-20-LC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 100Mbps; длина соединения: 20 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP100-W53-20-LC важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для контроля состояния указана диагностика: DDM. Режим передачи: 100Mbps.

Технические характеристики

SNR-SFP100-W53-20-LC: параметры исполнения для технического подбора.

Где применяется

SNR-SFP100-W53-20-LC рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP100-W53-20-LC: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP100-W53-20-LC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP100-W53-20-LC и порт под сменный модуль с режимом 100Mbps.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP100-W53-20-LC; требование к интерфейсу: порт под сменный модуль с режимом 100Mbps.

Отличия от ближайших моделей

SNR-SFP100-W53-20-LC сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP100-W35-20-LC - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W35-20-LC - скорость: 100Mbps / 1 Гбит/с; Tx: 1550 нм / 1310 нм.
• SNR-SFP-W53-20-LC - скорость: 100Mbps / 1 Гбит/с.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP100-W53-20-LC - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP100-W53-20-LC направление передачи Tx: 1550 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP100-W53-20-LC подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, передача Tx: 1550 нм и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP100-W53-20-LC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP100-W53-20-LC указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP100-W53-20-LC требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку SNR-SFP100-W53-20-LC, принимающий порт под сменный модуль с режимом 100Mbps и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP100-W53-20-LC согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SNR-SFP100-W53-20-LC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. При возврате SNR-SFP100-W53-20-LC в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

При заказе SNR-SFP100-W53-20-LC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
