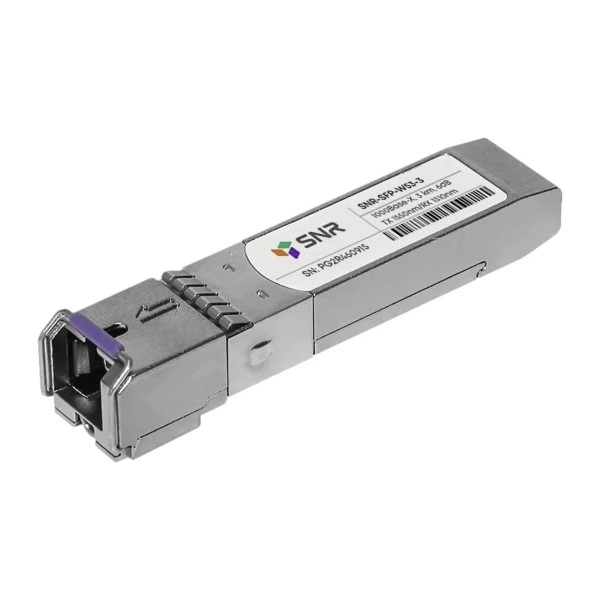

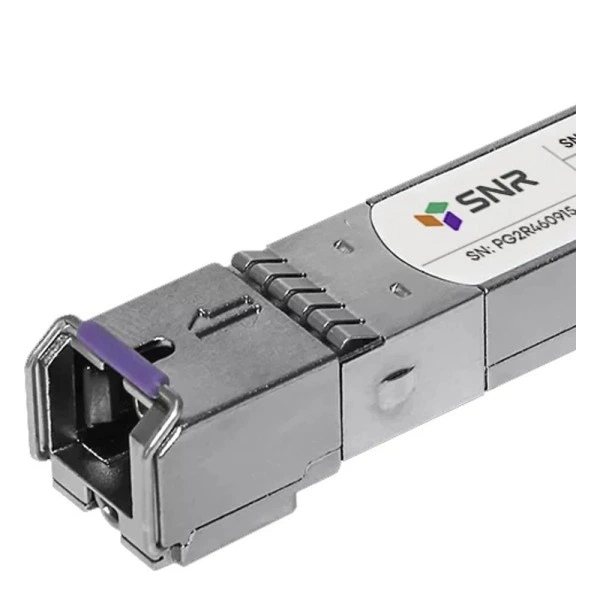

SFP оптический трансивер SNR-SFP-W53-3-I, 1 Гбит/с, 3 км

Назначение и основные параметры

SNR-SFP-W53-3-I - оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 3 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема SNR-SFP-W53-3-I позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W53-3-I - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP-W53-3-I рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 3 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-W53-3-I: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP-W53-3-I важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP-W53-3-I и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W53-3-I; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W53-3-I полезно сопоставить с такими моделями перед заказом.

• SNR-SFP-W53-3 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-SFP-W35-3 - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W35-3-I - Tx: 1550 нм / 1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W53-3-I - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP-W53-3-I направление передачи Tx: 1550 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W53-3-I подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, среда передачи: SMF (одномодовое волокно) и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W53-3-I учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W53-3-I указана длина соединения 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W53-3-I требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-W53-3-I.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-SFP-W53-3-I сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SNR-SFP-W53-3-I контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: SC. При возврате SNR-SFP-W53-3-I в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-SFP-W53-3-I, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
