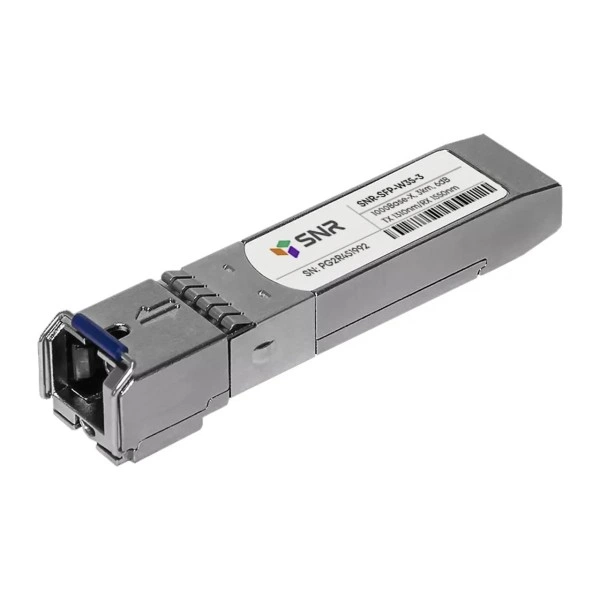

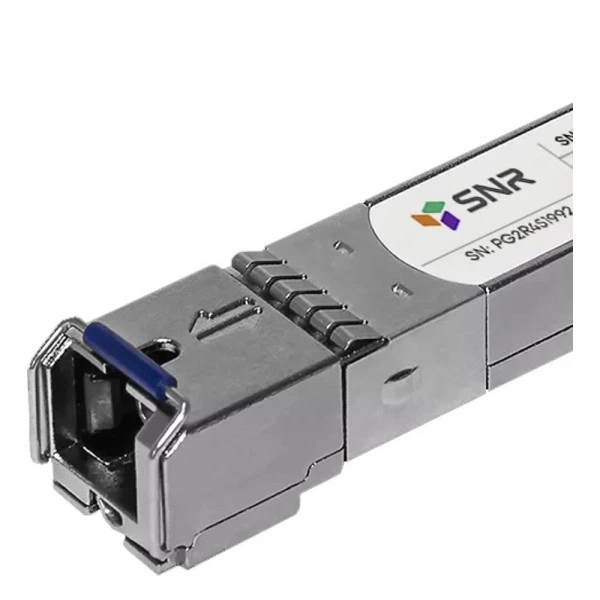

SFP оптический трансивер SNR-SFP-W35-3-I, 1 Гбит/с, 3 км

Назначение и основные параметры

SNR-SFP-W35-3-I - оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 3 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP-W35-3-I важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W35-3-I - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP-W35-3-I рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 3 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-W35-3-I: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Поддержку SNR-SFP-W35-3-I проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-SFP-W35-3-I и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W35-3-I; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W35-3-I сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP-W53-3 - Tx: 1310 нм / 1550 нм.
• SNR-SFP-W35-3 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-SFP-W53-3-I - Tx: 1310 нм / 1550 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W35-3-I - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для SNR-SFP-W35-3-I направление передачи Tx: 1310 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W35-3-I подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, передача Tx: 1310 нм и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W35-3-I учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W35-3-I указана длина соединения 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W35-3-I требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку SNR-SFP-W35-3-I, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP-W35-3-I после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-SFP-W35-3-I включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: SC. При возврате SNR-SFP-W35-3-I в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-SFP-W35-3-I, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
