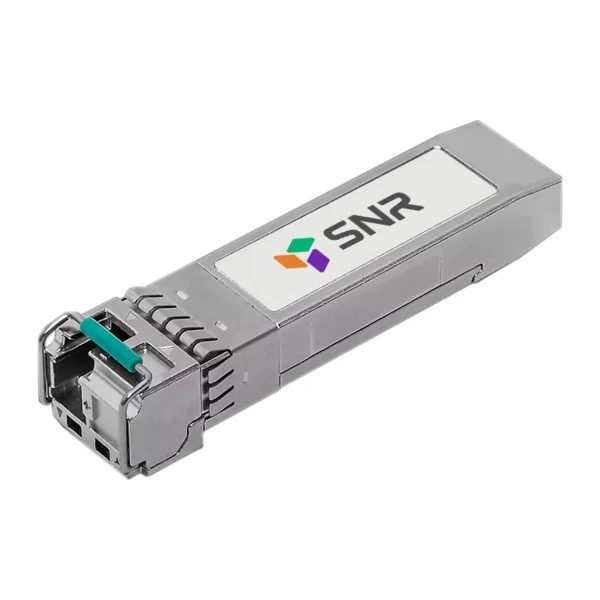

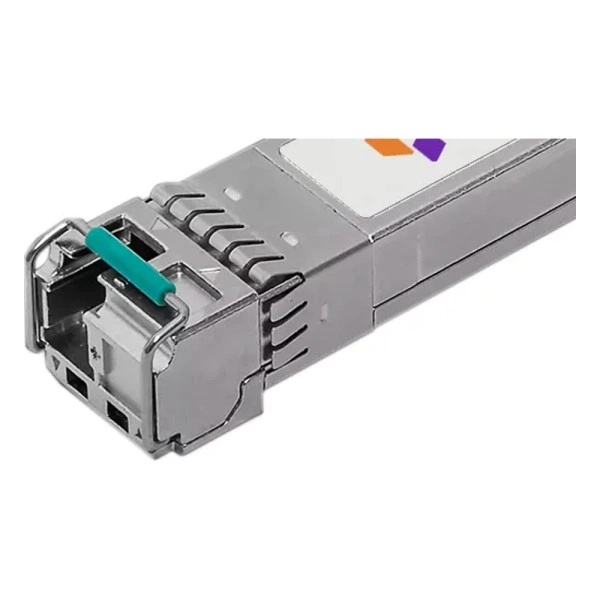

SFP+ оптический трансивер SNR-SFP+W54-80, 10 Гбит/с, 80 км

Назначение и основные параметры

SNR-SFP+W54-80 - SFP+ оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 10 Гбит/с; длина соединения: 80 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема SNR-SFP+W54-80 позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1550 нм; Rx: 1490 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+W54-80 - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP+W54-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP+W54-80 значением 80 км.

Совместимость с оборудованием

Для SNR-SFP+W54-80 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Артикул SNR-SFP+W54-80 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP+W54-80 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+W54-80; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+W54-80 выбирают с учётом отличий от близких артикулов.

• SNR-SFP+W45-80 - Tx: 1550 нм / 1490 нм.
• SNR-SFP+W37-3 - дальность: 80 км / 3 км; Tx: 1550 нм / 1330 нм.
• SNR-SFP+W73-3 - дальность: 80 км / 3 км; Tx: 1550 нм / 1270 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+W54-80 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP+W54-80 направление передачи Tx: 1550 нм; принимаемая волна Rx: 1490 нм.

Модуль на противоположный конец

Для пары с SNR-SFP+W54-80 нужен передатчик 1490 нм и приёмник 1550 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 10 Гбит/с.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP+W54-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP+W54-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP+W54-80 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку SNR-SFP+W54-80, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP+W54-80 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SNR-SFP+W54-80 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. После обслуживания SNR-SFP+W54-80 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP+W54-80. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
