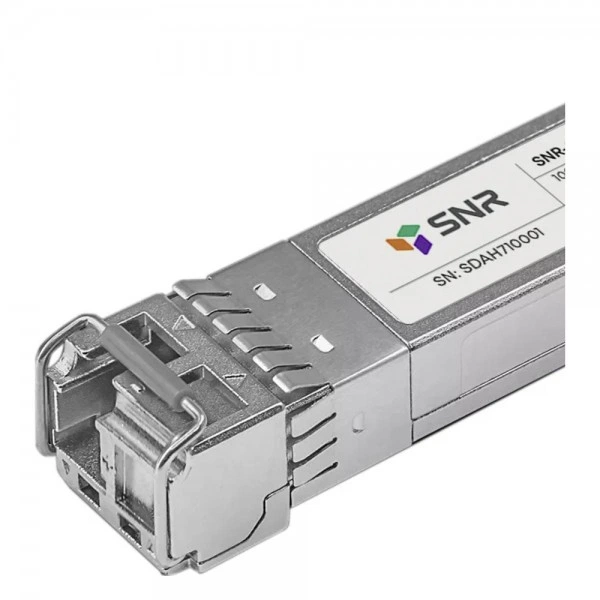

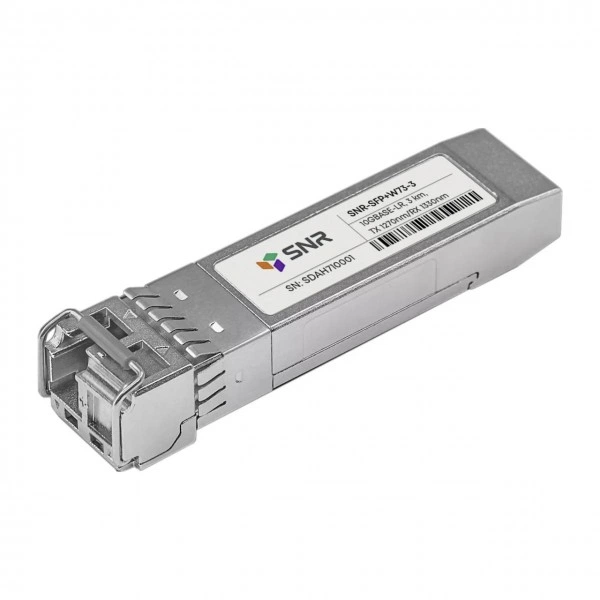

SFP+ оптический трансивер SNR-SFP+W73-3, 10 Гбит/с, 3 км

Назначение и основные параметры

Модель SNR-SFP+W73-3 в каталоге SFP и сетевых интерфейсов: SFP+ оптический трансивер. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 3 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP+W73-3 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для контроля состояния указана диагностика: DDM. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+W73-3: параметры исполнения для технического подбора.

Где применяется

SNR-SFP+W73-3 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 3 км для этого исполнения.

Совместимость с оборудованием

При подборе SNR-SFP+W73-3 исходят из конфигурации: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP+W73-3 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP+W73-3 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+W73-3; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+W73-3 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP+W37-3 - Tx: 1270 нм / 1330 нм.
• SNR-SFP+W73-20 - дальность: 3 км / 20 км.
• SNR-SFP+W37-20 - дальность: 3 км / 20 км; Tx: 1270 нм / 1330 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+W73-3 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP+W73-3 направление передачи Tx: 1270 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP+W73-3 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, форм-фактор: SFP+ и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP+W73-3 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP+W73-3 указана длина соединения 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP+W73-3 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку SNR-SFP+W73-3, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP+W73-3 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители SNR-SFP+W73-3 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. После обслуживания SNR-SFP+W73-3 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP+W73-3. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
