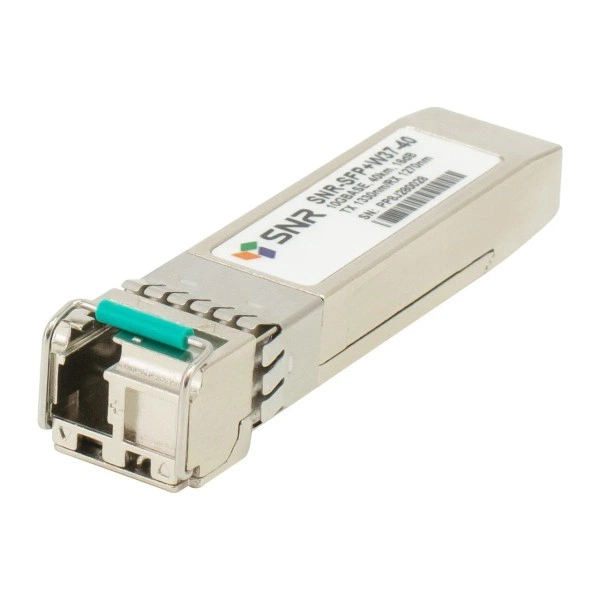

SFP+ оптический трансивер SNR-SFP+W37-40, 10 Гбит/с, 40 км

Назначение и основные параметры

SNR-SFP+W37-40 - SFP+ оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 10 Гбит/с; длина соединения: 40 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP+W37-40 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+W37-40: параметры исполнения для технического подбора.

Где применяется

SNR-SFP+W37-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP+W37-40 значением 40 км.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP+W37-40: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул SNR-SFP+W37-40 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP+W37-40 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+W37-40; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+W37-40 выбирают с учётом отличий от близких артикулов.

• SNR-SFP+W73-40 - Tx: 1330 нм / 1270 нм.
• SNR-SFP+W37-3 - дальность: 40 км / 3 км.
• SNR-SFP+W73-3 - дальность: 40 км / 3 км; Tx: 1330 нм / 1270 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+W37-40 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах. Для SNR-SFP+W37-40 направление передачи Tx: 1330 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP+W37-40 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, среда передачи: SMF (одномодовое волокно) и поддерживаемый режим обоих устройств.

Условия и ограничения

Для SNR-SFP+W37-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP+W37-40 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-SFP+W37-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-SFP+W37-40 проверьте поддерживаемый артикул и конфигурацию порта: порт SFP+ с режимом 10 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-SFP+W37-40 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SNR-SFP+W37-40 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. При возврате SNR-SFP+W37-40 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-SFP+W37-40, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
