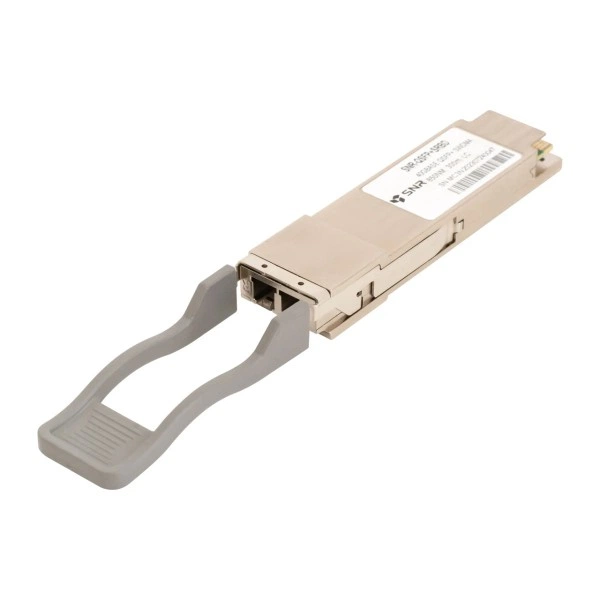

SFP QSFP+ оптический трансивер SNR-QSFP+SRBD, 40 Гбит/с, 0,3 км

Назначение и основные параметры

SNR-QSFP+SRBD - QSFP+ оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 40 Гбит/с; длина соединения: 0,3 км; разъём: LC Duplex; среда передачи: MMF (многомодовое волокно).

Функциональные возможности

SNR-QSFP+SRBD связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 40 Гбит/с.

Технические характеристики

SNR-QSFP+SRBD - основные данные артикула для проектной спецификации.

Где применяется

SNR-QSFP+SRBD подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Номинальная длина соединения для выбора трассы: 0,3 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-QSFP+SRBD: коммутатор доступа или агрегации SNR с портом QSFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с SNR-QSFP+SRBD важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-QSFP+SRBD и порт QSFP+ с режимом 40 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP+SRBD; требование к интерфейсу: порт QSFP+ с режимом 40 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP+SRBD полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP+SR4-300 - разъём: LC Duplex / MPO.
• SNR-QSFP+SR4 - дальность: 0,3 км / 0,001 км; разъём: LC Duplex / MPO.
• SNR-QSFP+LR4-10 - дальность: 0,3 км / 10 км; Tx: 850 нм / ~1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP+SRBD - LC Duplex - многомодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Пару для SNR-QSFP+SRBD проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 40 Гбит/с; среда передачи: MMF (многомодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-QSFP+SRBD учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-QSFP+SRBD указана длина соединения 0,3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Подготовьте принимающий порт QSFP+ с режимом 40 Гбит/с; убедитесь, что выбран именно SNR-QSFP+SRBD.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-QSFP+SRBD сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание SNR-QSFP+SRBD включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. При возврате SNR-QSFP+SRBD в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

При заказе SNR-QSFP+SRBD проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: многомодовая оптическая линия.
