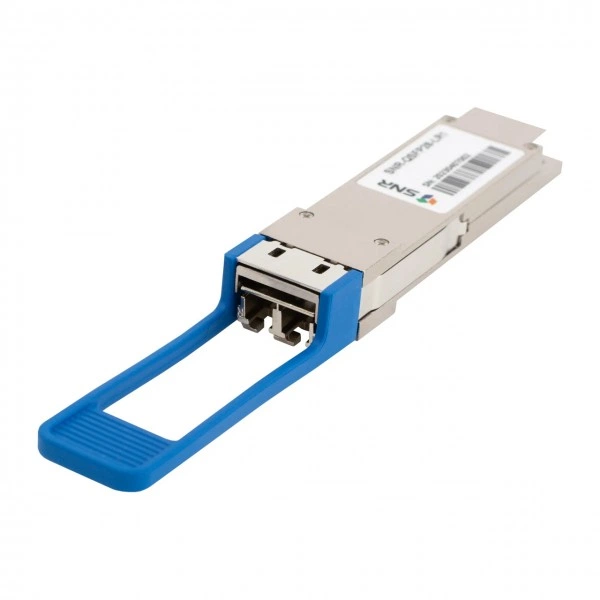

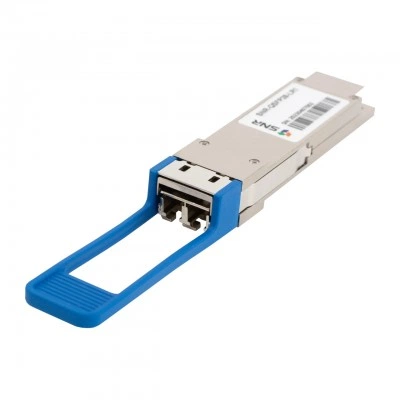

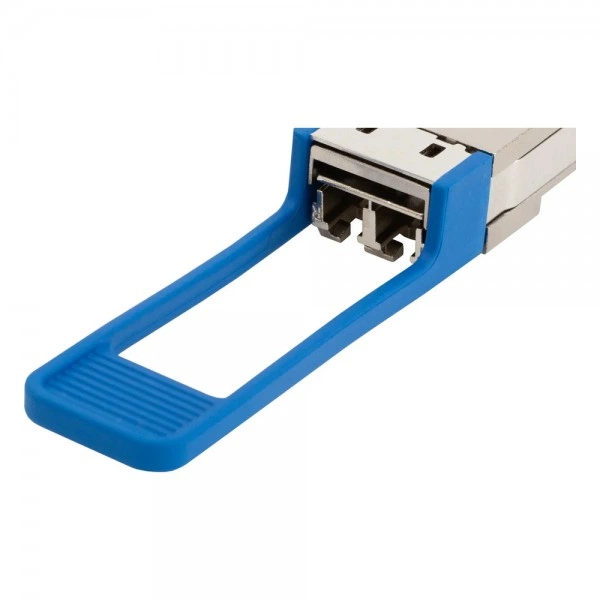

SFP QSFP+ оптический трансивер SNR-QSFP+LR4-10, 40 Гбит/с, 10 км

Назначение и основные параметры

Модель SNR-QSFP+LR4-10 в каталоге SFP и сетевых интерфейсов: QSFP+ оптический трансивер. Параметры исполнения: скорость: 40 Гбит/с; длина соединения: 10 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-QSFP+LR4-10 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 40 Гбит/с.

Технические характеристики

SNR-QSFP+LR4-10: параметры исполнения для технического подбора.

Где применяется

SNR-QSFP+LR4-10 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Для SNR-QSFP+LR4-10 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Поддержку SNR-QSFP+LR4-10 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-QSFP+LR4-10 и порт QSFP+ с режимом 40 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-QSFP+LR4-10; требование к интерфейсу: порт QSFP+ с режимом 40 Гбит/с.

Отличия от ближайших моделей

SNR-QSFP+LR4-10 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-QSFP+LR4-20 - дальность: 10 км / 20 км.
• SNR-QSFP+PSM4-10 - разъём: LC Duplex / MPO.
• SNR-QSFP+ER4-40 - дальность: 10 км / 40 км.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP+LR4-10 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику.

Модуль на противоположный конец

На удалённом узле с SNR-QSFP+LR4-10 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 40 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-QSFP+LR4-10 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-QSFP+LR4-10 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт QSFP+ с режимом 40 Гбит/с; убедитесь, что выбран именно SNR-QSFP+LR4-10.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-QSFP+LR4-10 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-QSFP+LR4-10 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. После обслуживания SNR-QSFP+LR4-10 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Для поставки SNR-QSFP+LR4-10 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
