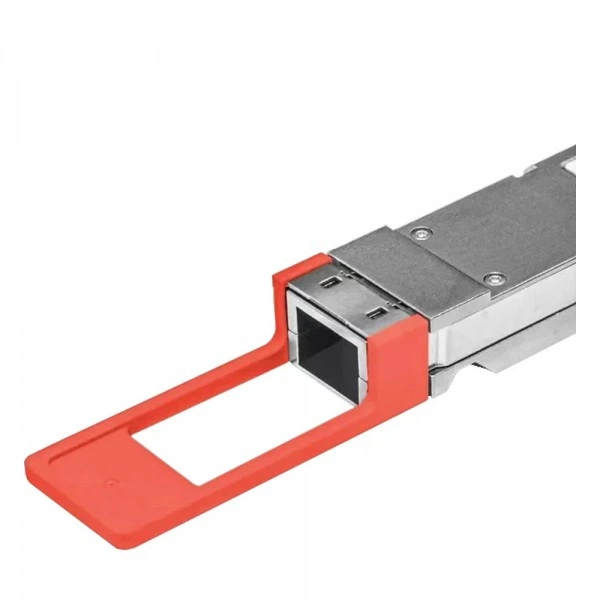

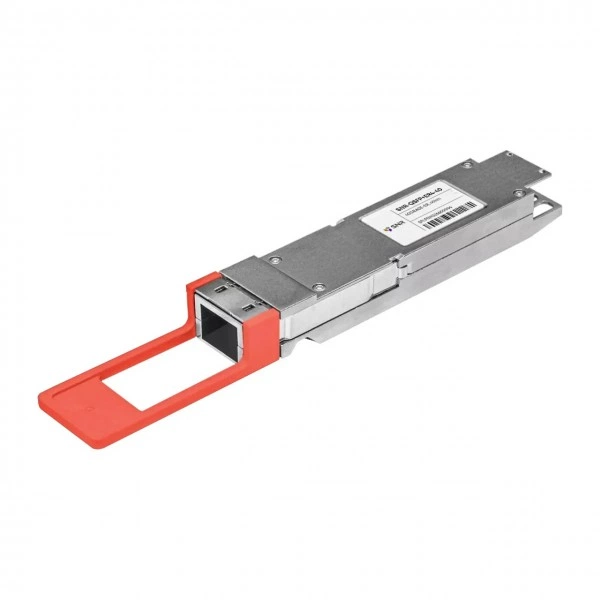

SFP QSFP+ оптический трансивер SNR-QSFP+ER4-40, 40 Гбит/с, 40 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-QSFP+ER4-40 представлена как QSFP+ оптический трансивер. Основные данные для линии: скорость: 40 Гбит/с; длина соединения: 40 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения SNR-QSFP+ER4-40 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 40 Гбит/с.

Технические характеристики

SNR-QSFP+ER4-40: параметры исполнения для технического подбора.

Где применяется

SNR-QSFP+ER4-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 40 км для этого исполнения.

Совместимость с оборудованием

При подборе SNR-QSFP+ER4-40 исходят из конфигурации: коммутатор доступа или агрегации SNR с портом QSFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул SNR-QSFP+ER4-40 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-QSFP+ER4-40 и порт QSFP+ с режимом 40 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP+ER4-40; требование к интерфейсу: порт QSFP+ с режимом 40 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP+ER4-40 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-QSFP+LR4-10 - дальность: 40 км / 10 км.
• SNR-QSFP+LR4-20 - дальность: 40 км / 20 км.
• SNR-QSFP+LX4-2 - дальность: 40 км / 2 км.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP+ER4-40 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

На удалённом узле с SNR-QSFP+ER4-40 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 40 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-QSFP+ER4-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-QSFP+ER4-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-QSFP+ER4-40 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP+ с режимом 40 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-QSFP+ER4-40 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-QSFP+ER4-40 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. При возврате SNR-QSFP+ER4-40 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-QSFP+ER4-40, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
