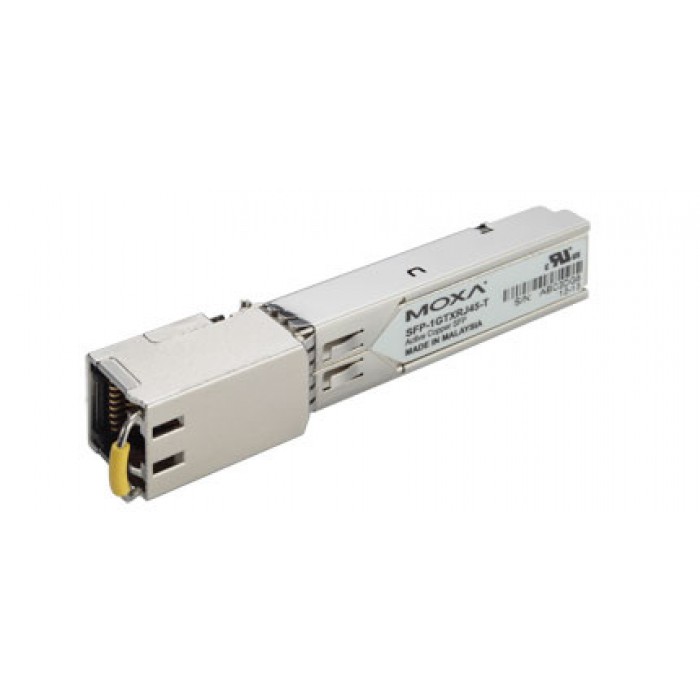

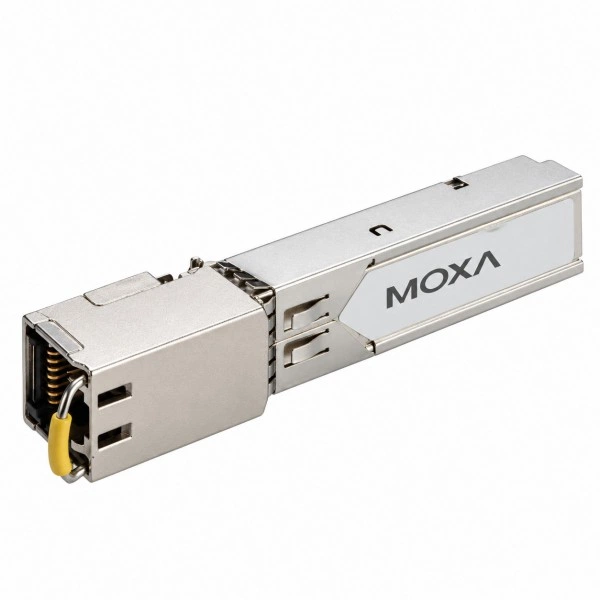

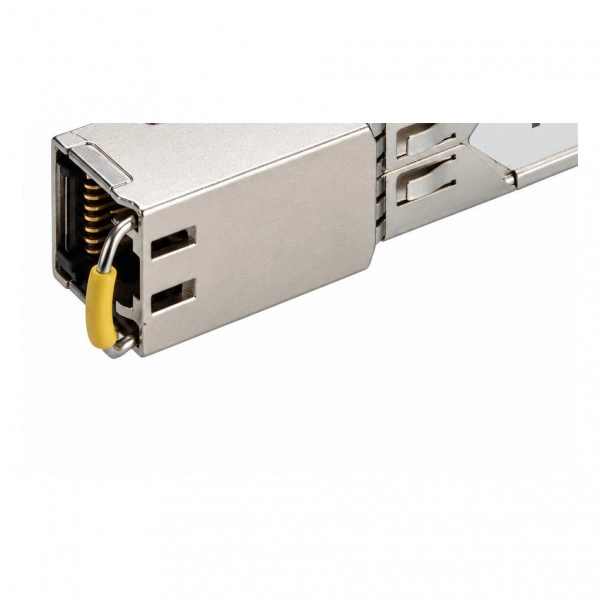

SFP медный трансивер MOXA SFP-1GTXRJ45-T, 1 Гбит/с, 200 м, RJ-45

Информация о модели MOXA SFP-1GTXRJ45-T

В каталоге SFP и трансиверов модель MOXA SFP-1GTXRJ45-T представлена как медный трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 200 м; разъём: RJ-45; среда передачи: Витая пара.

Функциональные возможности

SFP-1GTXRJ45-T подключает сменный порт оборудования к медной линии связи. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SFP-1GTXRJ45-T сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Дальность / длина: 200 м.
• Рабочая температура: От -40 до 85 oС.
• Форм-фактор: SFP.
• Разъём: RJ-45.
• Среда передачи: Витая пара.
• Скорость: 1 Гбит/с.

Сценарии применения

SFP-1GTXRJ45-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 200 м для этого исполнения.

Совместимость с оборудованием

Тип оборудования для согласования MOXA SFP-1GTXRJ45-T: промышленный коммутатор или промышленный медиаконвертер. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Для конфигурации с SFP-1GTXRJ45-T важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте MOXA SFP-1GTXRJ45-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: медная витая пара с подключением RJ-45; разъём RJ-45.
• Ответный медный порт с согласованным стандартом передачи и кабелем нужной категории.
• Принимающее оборудование с поддержкой артикула SFP-1GTXRJ45-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Аналоги и варианты замены

Замену для SFP-1GTXRJ45-T согласуют по спецификации принимающего оборудования. В заявке укажите точный артикул, интерфейсную плату и среда передачи: Витая пара. Совпадение марки производителя не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GTXRJ45-T → медная витая пара с подключением RJ-45 → согласованный медный порт → удалённое сетевое устройство.

С обеих сторон проверяют режим медного соединения и качество кабельной линии.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 200 м.

Модуль на противоположный конец

На другом конце соединения SFP-1GTXRJ45-T нужен медный интерфейс с согласованной скоростью и режимом передачи. В паре проверяют скорость: 1 Гбит/с; разъём: RJ-45; длина соединения: 200 м.

Ограничения применения

Для медной линии с SFP-1GTXRJ45-T проверяют категорию и состояние кабеля, а также режим согласования скорости портов. Для SFP-1GTXRJ45-T указана длина соединения 200 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От -40 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SFP-1GTXRJ45-T.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: медная витая пара с подключением RJ-45. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1GTXRJ45-T сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для обслуживания SFP-1GTXRJ45-T обеспечьте доступ к фиксаторам и снимите механическую нагрузку с порта. При ошибках проверьте кабельный маршрут и параметры интерфейса. Интерфейс для осмотра и коммутации: RJ-45. Температура хранения, град. C: -40 ~ +85.

Комплектация

Комплект поставки: Устройство. В спецификации заказа зафиксируйте MOXA SFP-1GTXRJ45-T, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: медная витая пара с подключением RJ-45); их включение в поставку определяется заказом.
