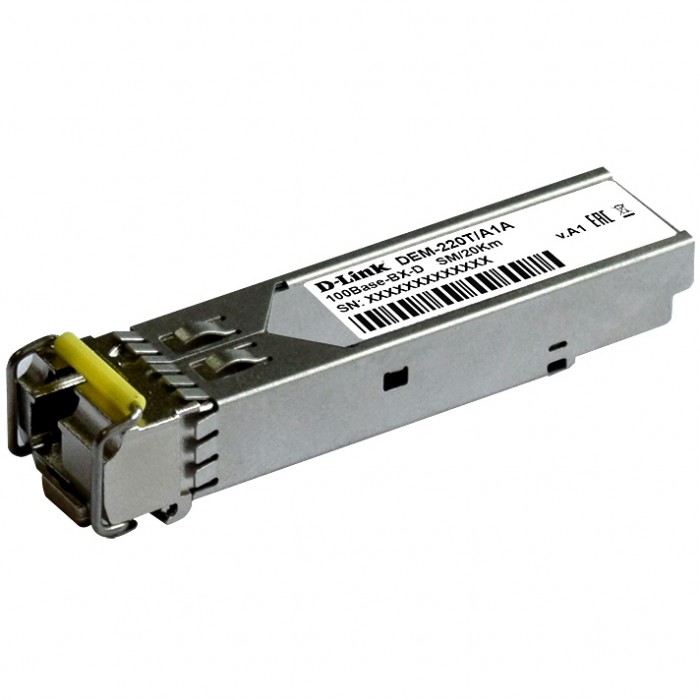

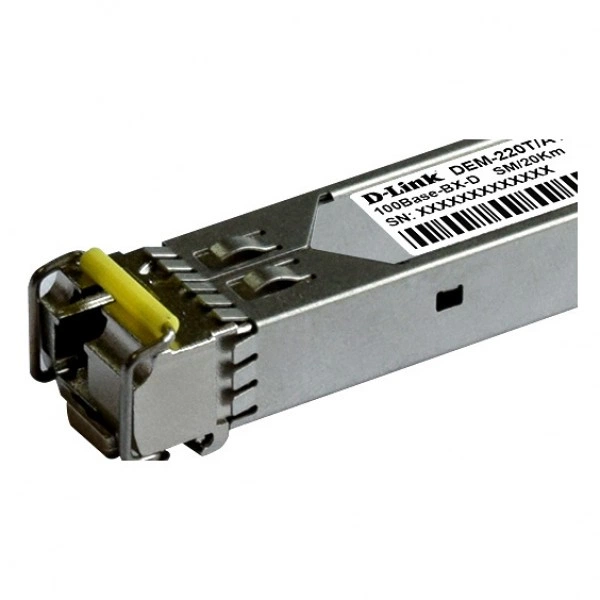

SFP оптический трансивер D-LINK DL-220T/20KM/A1A, 155 Мбит/с, 20 км, LC Simplex

Информация о модели D-LINK DL-220T/20KM/A1A

Модель D-LINK DL-220T/20KM/A1A в каталоге SFP и сетевых интерфейсов: оптический трансивер. При выборе учитывайте: скорость: 155 Мбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: Одномодовое (SM).

Функциональные возможности

Одноволоконная схема DL-220T/20KM/A1A позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Режим передачи: 155 Мбит/с.

Технические особенности

Для DL-220T/20KM/A1A при согласовании конфигурации используют следующие данные.

• Форм-фактор: SFP.
• Дальность / длина: 20 км.
• Среда передачи: Одномодовое (SM).
• Стандарт / протокол: Ethernet 1000Base-BX-D.
• Скорость: 155 Мбит/с.
• Разъём: LC Simplex.
• Длина волны: 1310 / 1550 нм.

Сценарии применения

DL-220T/20KM/A1A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Применение D-LINK DL-220T/20KM/A1A согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт под сменный модуль с режимом 155 Мбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Перед установкой DL-220T/20KM/A1A сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте D-LINK DL-220T/20KM/A1A и порт под сменный модуль с режимом 155 Мбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула DL-220T/20KM/A1A; требование к интерфейсу: порт под сменный модуль с режимом 155 Мбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора DL-220T/20KM/A1A сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Перед заменой DL-220T/20KM/A1A рассмотрите отличия от D-LINK DL-DEM-210/B1A: скорость: 155 Мбит/с / 100 Мбит/с; длина соединения: 20 км / 15 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 155 Мбит/с → D-LINK DL-220T/20KM/A1A → одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел.

Передача и приём используют одну жилу; спектральные направления обоих трансиверов должны быть обратными.

При согласовании этой схемы: скорость: 155 Мбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Встречную сторону для DL-220T/20KM/A1A подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, скорость: 155 Мбит/с и поддерживаемый режим обоих устройств.

Ограничения применения

При расчёте оптического тракта с DL-220T/20KM/A1A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для DL-220T/20KM/A1A указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение DL-220T/20KM/A1A требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку DL-220T/20KM/A1A, принимающий порт под сменный модуль с режимом 155 Мбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением DL-220T/20KM/A1A согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители DL-220T/20KM/A1A защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. Изделие DL-220T/20KM/A1A перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

При заказе D-LINK DL-220T/20KM/A1A проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
