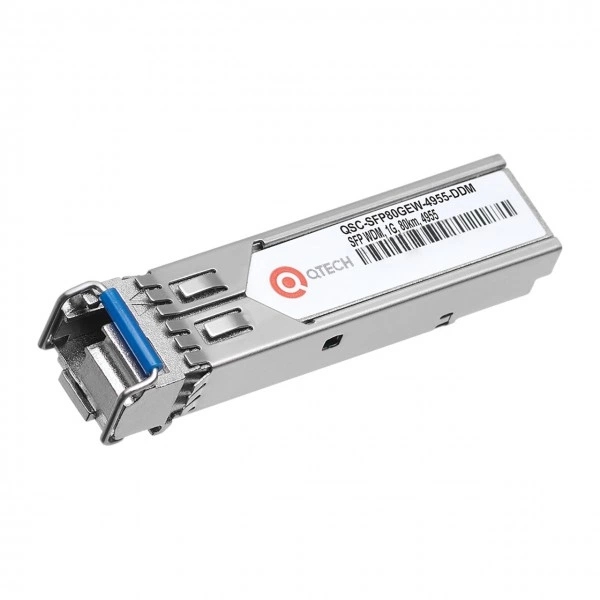

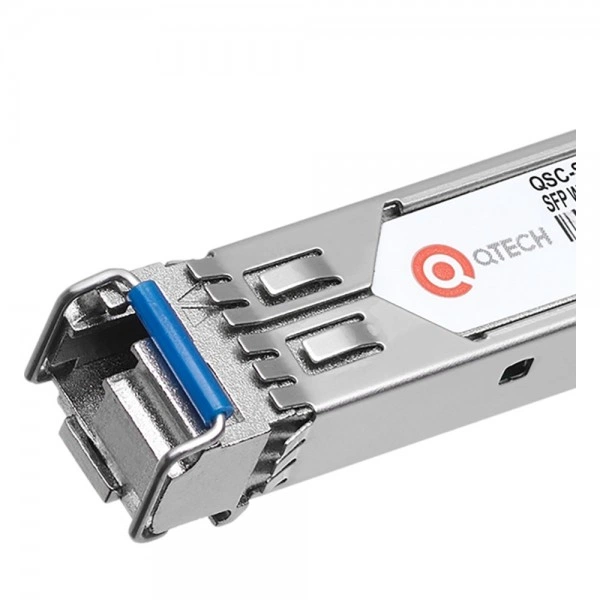

SFP оптический трансивер QTECH QSC-SFP80GEW-4955-DDM, 1 Гбит/с, 80 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-SFP80GEW-4955-DDM представлена как оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 80 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для QSC-SFP80GEW-4955-DDM важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1 490 нм; Rx: 1 550 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP80GEW-4955-DDM - характеристики, необходимые для согласования линии.

Где применяется

QSC-SFP80GEW-4955-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 80 км для этого исполнения.

Совместимость с оборудованием

Для QSC-SFP80GEW-4955-DDM рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Артикул QSC-SFP80GEW-4955-DDM сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте QTECH QSC-SFP80GEW-4955-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP80GEW-4955-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP80GEW-4955-DDM выбирают с учётом отличий от близких артикулов.

• QTECH QSC-SFP80GEW-5549-DDM - Tx: 1 490 нм / 1 550 нм.
• QTECH QSC-SFP120GEW-4955-DDM - дальность: 80 км / 120 км.
• QTECH QSC-SFP120GEW-5549-DDM - дальность: 80 км / 120 км; Tx: 1 490 нм / 1 550 нм.

Схема подключения

порт QTECH QSW - QSC-SFP80GEW-4955-DDM - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для QSC-SFP80GEW-4955-DDM направление передачи Tx: 1 490 нм; принимаемая волна Rx: 1 550 нм.

Модуль на противоположный конец

Для пары с QSC-SFP80GEW-4955-DDM нужен передатчик 1 550 нм и приёмник 1 490 нм. Обратность направлений Tx/Rx проверяют вместе с приём Rx: 1 550 нм.

Условия и ограничения

Для QSC-SFP80GEW-4955-DDM указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP80GEW-4955-DDM требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с QSC-SFP80GEW-4955-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки QSC-SFP80GEW-4955-DDM проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSC-SFP80GEW-4955-DDM согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание QSC-SFP80GEW-4955-DDM включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания QSC-SFP80GEW-4955-DDM сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

В спецификации заказа зафиксируйте QTECH QSC-SFP80GEW-4955-DDM, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
