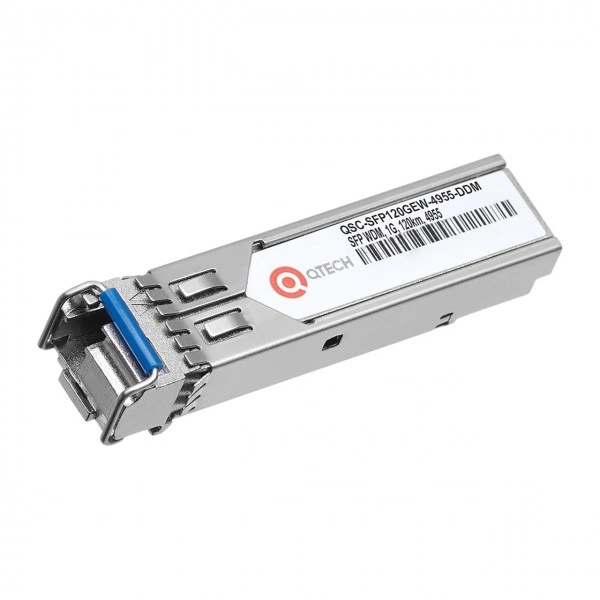

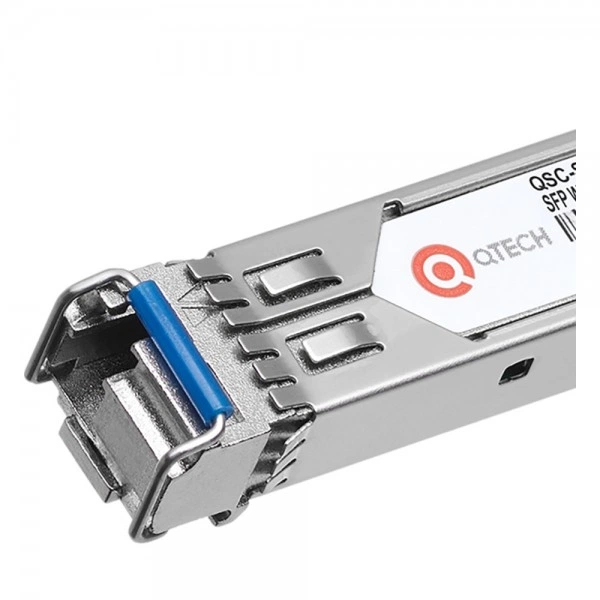

SFP оптический трансивер QTECH QSC-SFP120GEW-4955-DDM, 1 Гбит/с, 120 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-SFP120GEW-4955-DDM представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 120 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема QSC-SFP120GEW-4955-DDM позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1 490 нм; Rx: 1 550 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP120GEW-4955-DDM: параметры исполнения для технического подбора.

Где применяется

QSC-SFP120GEW-4955-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 120 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для QSC-SFP120GEW-4955-DDM рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой QSC-SFP120GEW-4955-DDM сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP120GEW-4955-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP120GEW-4955-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP120GEW-4955-DDM сравнивают с соседними исполнениями по характеристикам линии.

• QTECH QSC-SFP120GEW-5549-DDM - Tx: 1 490 нм / 1 550 нм.
• QTECH QSC-SFP20GEW-3149-DDM - дальность: 120 км / 20 км; Tx: 1 490 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3155-DDM - дальность: 120 км / 20 км; Tx: 1 490 нм / 1 310 нм.

Схема подключения

порт QTECH QSW - QSC-SFP120GEW-4955-DDM - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для QSC-SFP120GEW-4955-DDM направление передачи Tx: 1 490 нм; принимаемая волна Rx: 1 550 нм.

Модуль на противоположный конец

Для пары с QSC-SFP120GEW-4955-DDM нужен передатчик 1 550 нм и приёмник 1 490 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 1 Гбит/с.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP120GEW-4955-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP120GEW-4955-DDM указана длина соединения 120 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP120GEW-4955-DDM требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку QSC-SFP120GEW-4955-DDM, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QSC-SFP120GEW-4955-DDM после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для QSC-SFP120GEW-4955-DDM контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. При возврате QSC-SFP120GEW-4955-DDM в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Для поставки QTECH QSC-SFP120GEW-4955-DDM согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
