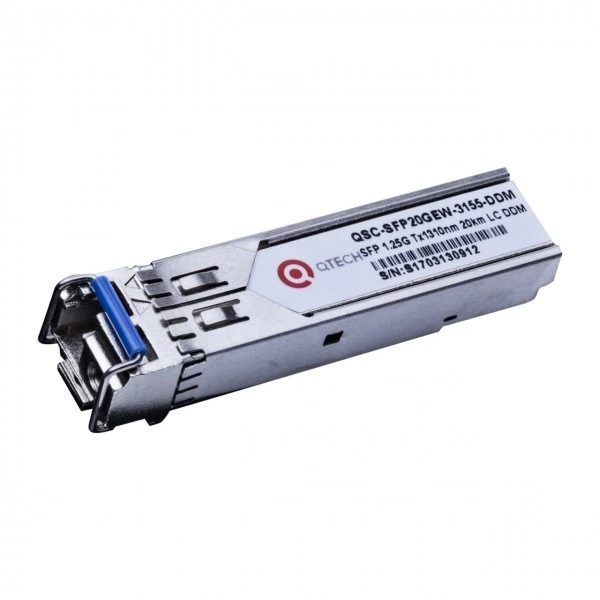

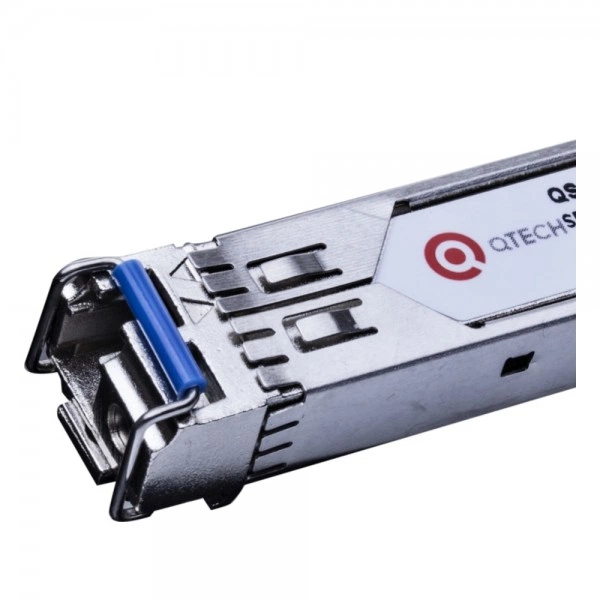

SFP оптический трансивер QTECH QSC-SFP20GEW-3155-DDM, 1 Гбит/с, 20 км

Назначение и основные параметры

QTECH QSC-SFP20GEW-3155-DDM - оптический трансивер в каталоге SFP и трансиверов QTECH. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для QSC-SFP20GEW-3155-DDM важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1 310 нм; Rx: 1 550 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP20GEW-3155-DDM: параметры исполнения для технического подбора.

Где применяется

QSC-SFP20GEW-3155-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 20 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для QSC-SFP20GEW-3155-DDM: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой QSC-SFP20GEW-3155-DDM сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP20GEW-3155-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула QSC-SFP20GEW-3155-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

QSC-SFP20GEW-3155-DDM полезно сопоставить с такими моделями перед заказом.

• QTECH QSC-SFP20GEW-3149-DDM - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• QTECH QSC-SFP20GEW-4931-DDM - Tx: 1 310 нм / 1 490 нм.
• QTECH QSC-SFP20GEW-5531-DDM - Tx: 1 310 нм / 1 550 нм.

Схема подключения

порт QTECH QSW - QSC-SFP20GEW-3155-DDM - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах. Для QSC-SFP20GEW-3155-DDM направление передачи Tx: 1 310 нм; принимаемая волна Rx: 1 550 нм.

Модуль на противоположный конец

Для пары с QSC-SFP20GEW-3155-DDM нужен передатчик 1 550 нм и приёмник 1 310 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 1 Гбит/с.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP20GEW-3155-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP20GEW-3155-DDM указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP20GEW-3155-DDM требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. До установки QSC-SFP20GEW-3155-DDM проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QSC-SFP20GEW-3155-DDM после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание QSC-SFP20GEW-3155-DDM включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания QSC-SFP20GEW-3155-DDM сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

В спецификации заказа зафиксируйте QTECH QSC-SFP20GEW-3155-DDM, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
