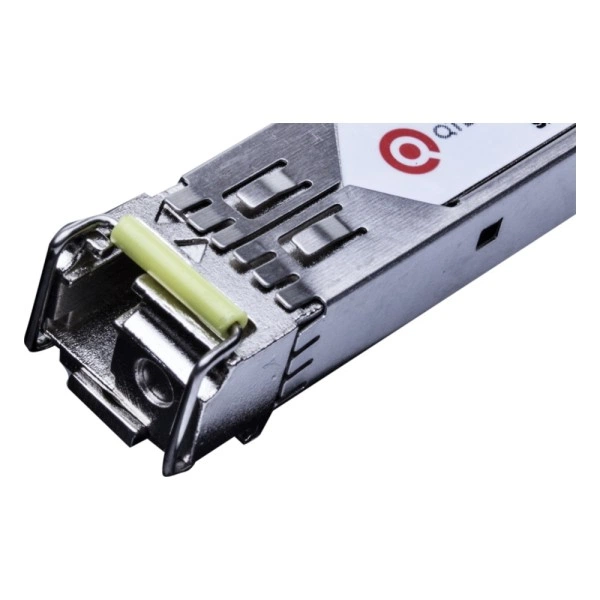

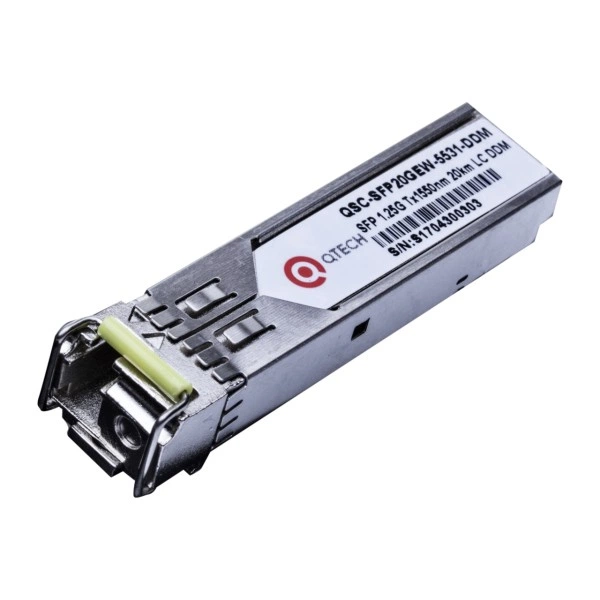

SFP оптический трансивер QTECH QSC-SFP20GEW-5531-DDM, 1 Гбит/с, 20 км

Назначение и основные параметры

QTECH QSC-SFP20GEW-5531-DDM - оптический трансивер в каталоге SFP и трансиверов QTECH. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для QSC-SFP20GEW-5531-DDM важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1 550 нм; Rx: 1 310 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP20GEW-5531-DDM: параметры исполнения для технического подбора.

Где применяется

QSC-SFP20GEW-5531-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Для QSC-SFP20GEW-5531-DDM рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой QSC-SFP20GEW-5531-DDM сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP20GEW-5531-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP20GEW-5531-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP20GEW-5531-DDM выбирают с учётом отличий от близких артикулов.

• QTECH QSC-SFP20GEW-3149-DDM - Tx: 1 550 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3155-DDM - Tx: 1 550 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-4931-DDM - Tx: 1 550 нм / 1 490 нм.

Схема подключения

порт QTECH QSW - QSC-SFP20GEW-5531-DDM - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для QSC-SFP20GEW-5531-DDM направление передачи Tx: 1 550 нм; принимаемая волна Rx: 1 310 нм.

Модуль на противоположный конец

Для пары с QSC-SFP20GEW-5531-DDM нужен передатчик 1 310 нм и приёмник 1 550 нм. Обратность направлений Tx/Rx проверяют вместе с длина соединения: 20 км.

Условия и ограничения

Для QSC-SFP20GEW-5531-DDM указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP20GEW-5531-DDM требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с QSC-SFP20GEW-5531-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку QSC-SFP20GEW-5531-DDM, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QSC-SFP20GEW-5531-DDM сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители QSC-SFP20GEW-5531-DDM защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. При возврате QSC-SFP20GEW-5531-DDM в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Для поставки QTECH QSC-SFP20GEW-5531-DDM согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
