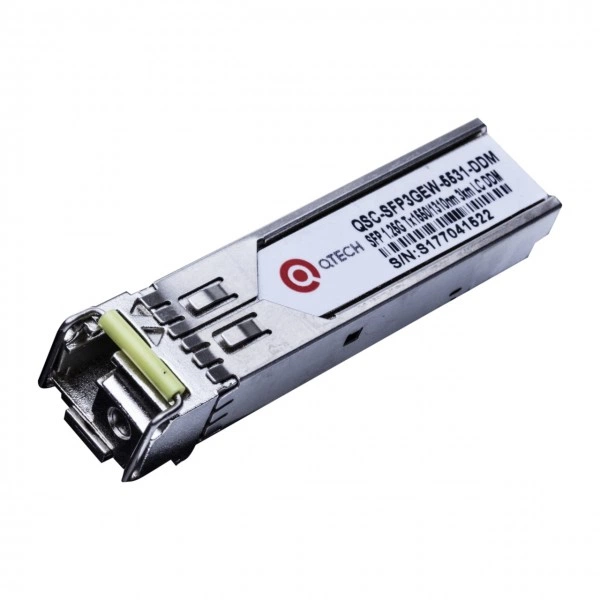

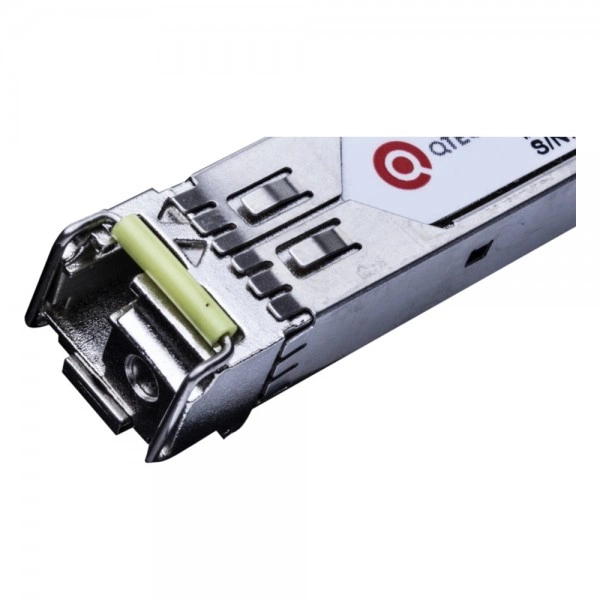

SFP оптический трансивер QTECH QSC-SFP3GEW-5531-DDM, 1 Гбит/с, 3 км

Назначение и основные параметры

QTECH QSC-SFP3GEW-5531-DDM - оптический трансивер в каталоге SFP и трансиверов QTECH. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 3 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема QSC-SFP3GEW-5531-DDM позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1 550 нм; Rx: 1 310 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP3GEW-5531-DDM - основные данные артикула для проектной спецификации.

Где применяется

QSC-SFP3GEW-5531-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для QSC-SFP3GEW-5531-DDM значением 3 км.

Совместимость с оборудованием

При подборе QSC-SFP3GEW-5531-DDM исходят из конфигурации: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул QSC-SFP3GEW-5531-DDM сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте QTECH QSC-SFP3GEW-5531-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP3GEW-5531-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP3GEW-5531-DDM сравнивают с соседними исполнениями по характеристикам линии.

• QTECH QSC-SFP3GEW-3155-DDM - Tx: 1 550 нм / 1 310 нм.
• QTECH QSC-SFP120GEW-4955-DDM - дальность: 3 км / 120 км; Tx: 1 550 нм / 1 490 нм.
• QTECH QSC-SFP120GEW-5549-DDM - дальность: 3 км / 120 км.

Схема подключения

порт QTECH QSW - QSC-SFP3GEW-5531-DDM - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для QSC-SFP3GEW-5531-DDM направление передачи Tx: 1 550 нм; принимаемая волна Rx: 1 310 нм.

Модуль на противоположный конец

Для пары с QSC-SFP3GEW-5531-DDM нужен передатчик 1 310 нм и приёмник 1 550 нм. Обратность направлений Tx/Rx проверяют вместе с передача Tx: 1 550 нм.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP3GEW-5531-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP3GEW-5531-DDM указана длина соединения 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP3GEW-5531-DDM требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. До установки QSC-SFP3GEW-5531-DDM проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QSC-SFP3GEW-5531-DDM сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители QSC-SFP3GEW-5531-DDM защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Изделие QSC-SFP3GEW-5531-DDM перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

При заказе QTECH QSC-SFP3GEW-5531-DDM проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
