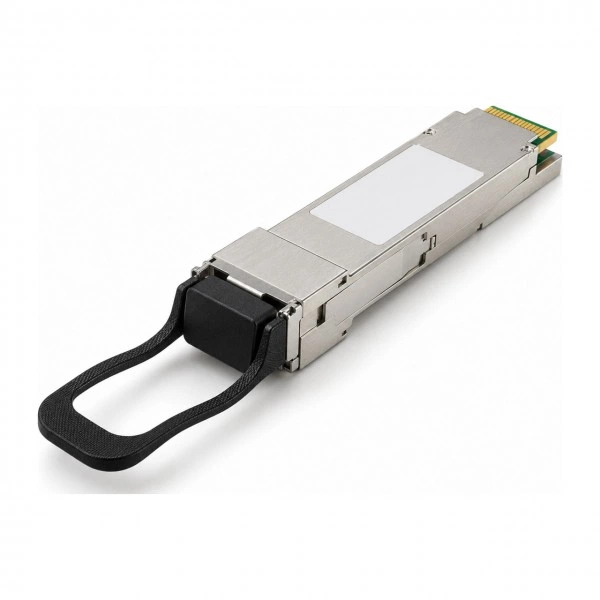

SFP QSFP+ оптический трансивер QTECH QSC-QSFP10G40E-PSM4, 40 Гбит/с (4 канала по 10 Гбит/с), 10 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-QSFP10G40E-PSM4 представлена как QSFP+ оптический трансивер. При выборе учитывайте: скорость: 40 Гбит/с (4 канала по 10 Гбит/с); длина соединения: 10 км; разъём: MPO; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

QSC-QSFP10G40E-PSM4 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 40 Гбит/с (4 канала по 10 Гбит/с).

Технические характеристики

QSC-QSFP10G40E-PSM4: параметры исполнения для технического подбора.

Где применяется

QSC-QSFP10G40E-PSM4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Для QSC-QSFP10G40E-PSM4 рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым QSFP+. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Поддержку QSC-QSFP10G40E-PSM4 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте QTECH QSC-QSFP10G40E-PSM4 и порт QSFP+ с режимом 40 Гбит/с (4 канала по 10 Гбит/с).

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-QSFP10G40E-PSM4; требование к интерфейсу: порт QSFP+ с режимом 40 Гбит/с (4 канала по 10 Гбит/с).
• Кабельная часть: одномодовая оптическая линия; разъём MPO.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-QSFP10G40E-PSM4 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP+PSM4-10 - скорость: 40 Гбит/с (4 канала по 10 Гбит/с) / 40 Гбит/с.
• SNR-QSFP+LR4-10 - скорость: 40 Гбит/с (4 канала по 10 Гбит/с) / 40 Гбит/с; разъём: MPO / LC Duplex.
• SNR-QSFP+PSM4-2 - скорость: 40 Гбит/с (4 канала по 10 Гбит/с) / 40 Гбит/с; дальность: 10 км / 2 км.

Схема подключения

порт QTECH QSW - QSC-QSFP10G40E-PSM4 - MPO - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

На удалённом узле с QSC-QSFP10G40E-PSM4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 40 Гбит/с (4 канала по 10 Гбит/с); среда передачи: SMF (одномодовое волокно); разъём: MPO. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с QSC-QSFP10G40E-PSM4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-QSFP10G40E-PSM4 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0°C~+70°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и замена

1. Подготовьте принимающий порт QSFP+ с режимом 40 Гбит/с (4 канала по 10 Гбит/с); убедитесь, что выбран именно QSC-QSFP10G40E-PSM4.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSC-QSFP10G40E-PSM4 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для QSC-QSFP10G40E-PSM4 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: MPO. Температура хранения: -40°C~+85°C.

Комплектация и заказ

При заказе QTECH QSC-QSFP10G40E-PSM4 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одномодовая оптическая линия.
