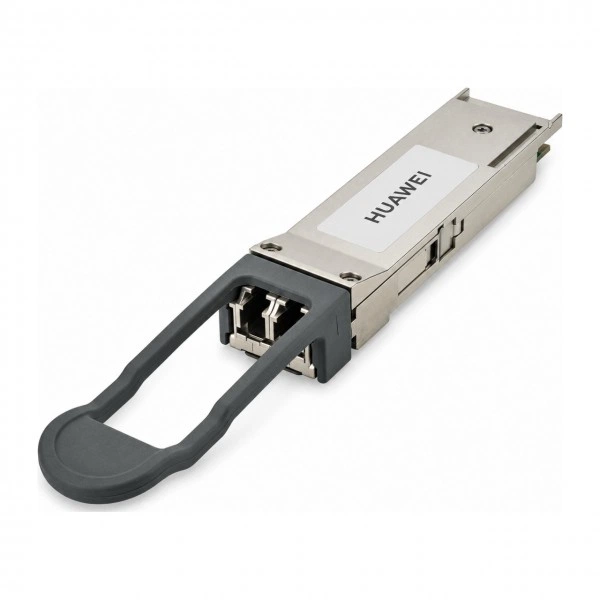

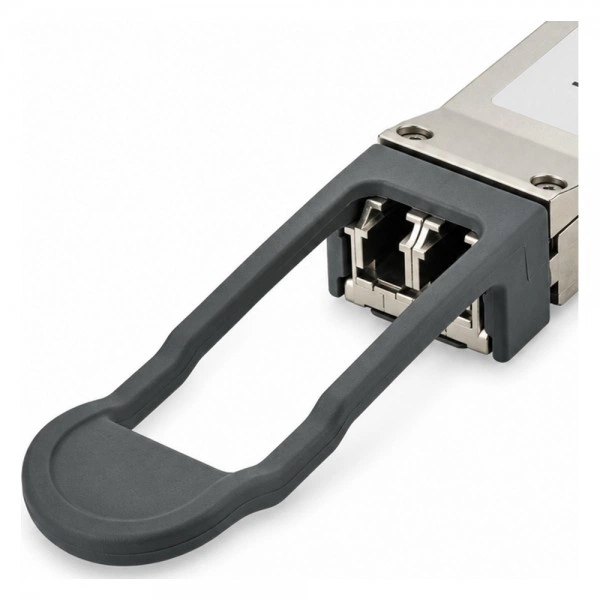

SFP QSFP112 оптический трансивер HUAWEI QSFP112-400G-FR4, 400 Гбит/с, 2 км

Назначение и основные параметры

HUAWEI QSFP112-400G-FR4 - QSFP112 оптический трансивер в каталоге SFP и трансиверов HUAWEI. Основные данные для линии: скорость: 400 Гбит/с; длина соединения: 2 км; разъём: LC,LC Duplex; среда передачи: SMF.

Функциональные возможности

При построении соединения QSFP112-400G-FR4 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 400 Гбит/с.

Технические характеристики

HUAWEI QSFP112-400G-FR4 - данные для согласования интерфейса.

Где применяется

QSFP112-400G-FR4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 2 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования HUAWEI QSFP112-400G-FR4: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт QSFP112 с режимом 400 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Артикул QSFP112-400G-FR4 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте HUAWEI QSFP112-400G-FR4 и порт QSFP112 с режимом 400 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSFP112-400G-FR4; требование к интерфейсу: порт QSFP112 с режимом 400 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC,LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSFP112-400G-FR4 выбирают после сравнения нужной линии с параметрами близких моделей.

• HUAWEI QSFP112-400G-DR4 - дальность: 2 км у QSFP112-400G-FR4, Одномодовое (G.652) fiber (diameter: 9 μm): 0.5 км у QSFP112-400G-DR4; разъём: LC,LC Duplex у QSFP112-400G-FR4, MPO-12 у QSFP112-400G-DR4; длина волны: 1271 нм/1291 нм/1311 нм/1331 нм у QSFP112-400G-FR4, 1311 нм у QSFP112-400G-DR4.
• HUAWEI QSFP112-400G-VR4 - дальность: 2 км у QSFP112-400G-FR4, Многомодовое (OM3) fiber (diameter: 50 μm): 30 mМногомодовое (OM4) fiber (diameter: 50 μm): 50 mМногомодовое (OM5) fiber (diameter: 50 μm): 50 м у QSFP112-400G-VR4; разъём: LC,LC Duplex у QSFP112-400G-FR4, MPO-12 у QSFP112-400G-VR4; среда: SMF у QSFP112-400G-FR4, MMF у QSFP112-400G-VR4.
• HUAWEI QSFP112-400G-SR4 - дальность: 2 км у QSFP112-400G-FR4, Многомодовое (OM3) fiber (diameter: 50 μm): 60 mМногомодовое (OM4) fiber (diameter: 50 μm): 100 mМногомодовое (OM5) fiber (diameter: 50 μm): 100 м у QSFP112-400G-SR4; разъём: LC,LC Duplex у QSFP112-400G-FR4, MPO-12 у QSFP112-400G-SR4; среда: SMF у QSFP112-400G-FR4, MMF у QSFP112-400G-SR4.

Схема подключения

1. Начальный узел: порт QSFP112 с режимом 400 Гбит/с.
2. Подключаемое изделие: HUAWEI QSFP112-400G-FR4.
3. Продолжение тракта: одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1271 нм/1291 нм/1311 нм/1331 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

При согласовании этой схемы: скорость: 400 Гбит/с; длина соединения: 2 км.

Модуль на противоположный конец

На удалённом узле с QSFP112-400G-FR4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 400 Гбит/с; длина волны: 1271 нм/1291 нм/1311 нм/1331 нм; среда передачи: SMF; разъём: LC,LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для QSFP112-400G-FR4 указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с QSFP112-400G-FR4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки QSFP112-400G-FR4 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP112 с режимом 400 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSFP112-400G-FR4 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для QSFP112-400G-FR4 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC,LC Duplex. Изделие QSFP112-400G-FR4 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Заказ оформляют на артикул HUAWEI QSFP112-400G-FR4. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.

Каналы и устройство линии

QSFP112-400G-FR4: Электрическая модуляция: 4×100G-PAM4; Оптическая модуляция: 4×100G-PAM4. Число оптических каналов и электрических полос согласуют раздельно.
