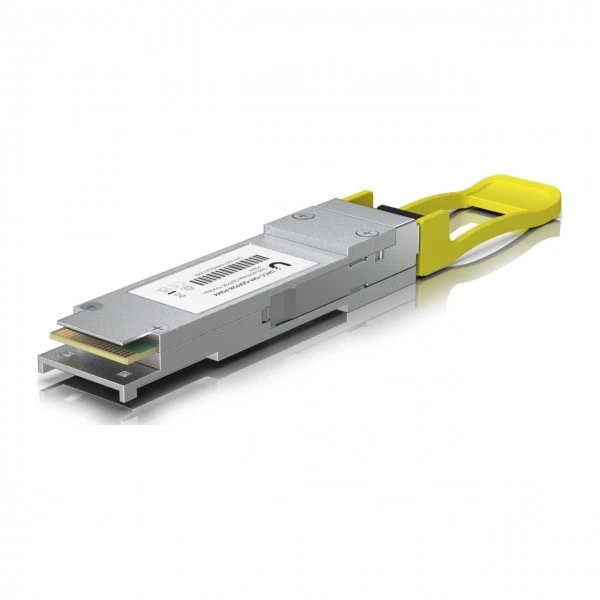

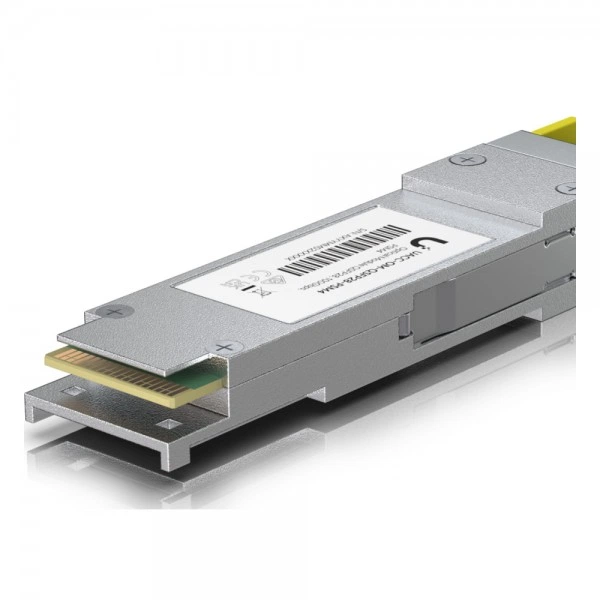

SFP QSFP28 оптический трансивер Ubiquiti UACC-OM-QSFP28-PSM4, 100 Гбит/с, 2 км (1.2 mi)

Назначение и основные параметры

В каталоге SFP и трансиверов модель Ubiquiti UACC-OM-QSFP28-PSM4 представлена как QSFP28 оптический трансивер. При выборе учитывайте: скорость: 100 Гбит/с; длина соединения: 2 км (1.2 mi); разъём: MPO-12 Type B APC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения UACC-OM-QSFP28-PSM4 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 100 Гбит/с.

Технические характеристики

UACC-OM-QSFP28-PSM4 - основные данные артикула для проектной спецификации.

Где применяется

UACC-OM-QSFP28-PSM4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 2 км (1.2 mi) для этого исполнения.

Совместимость с оборудованием

Для UACC-OM-QSFP28-PSM4 рассматривают оборудование типа: коммутатор UniFi Switch или EdgeSwitch со сменным интерфейсом QSFP28. Для конкретного устройства согласуйте скорость, допустимое энергопотребление и конфигурацию порта. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с UACC-OM-QSFP28-PSM4 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте Ubiquiti UACC-OM-QSFP28-PSM4 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём MPO-12 Type B APC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула UACC-OM-QSFP28-PSM4; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.

Отличия от ближайших моделей

UACC-OM-QSFP28-PSM4 сравнивают с соседними исполнениями по характеристикам линии.

• Ubiquiti UACC-OM-QSFP28-LR4 - дальность: 2 км (1.2 mi) / 10 км (6.2 mi); Tx: 1310 нм / 1295 / 1300 / 1304 / 1309 нм; разъём: MPO-12 Type B APC / LC Duplex UPC.
• Ubiquiti UACC-OM-QSFP28-SR4 - скорость: 100 Гбит/с / 40 / 100 Гбит/с; дальность: 2 км (1.2 mi) / OM4 - 100 м (328 ft) OM3 - 70 м (229 ft); Tx: 1310 нм / 850 нм.
• MikroTik XQ+31LC02D - дальность: 2 км (1.2 mi) / 2 км; разъём: MPO-12 Type B APC / LC Duplex UPC.

Схема подключения

порт UniFi/UISP - UACC-OM-QSFP28-PSM4 - MPO-12 Type B APC - одномодовая оптическая линия - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики.

Модуль на противоположный конец

На удалённом узле с UACC-OM-QSFP28-PSM4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 100 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: MPO-12 Type B APC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с UACC-OM-QSFP28-PSM4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для UACC-OM-QSFP28-PSM4 указана длина соединения 2 км (1.2 mi). Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 - 70 °C (32 - 158° F). Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и замена

1. До установки UACC-OM-QSFP28-PSM4 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP28 с режимом 100 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте UACC-OM-QSFP28-PSM4 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание UACC-OM-QSFP28-PSM4 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: MPO-12 Type B APC. После обслуживания UACC-OM-QSFP28-PSM4 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

В спецификации заказа зафиксируйте Ubiquiti UACC-OM-QSFP28-PSM4, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
