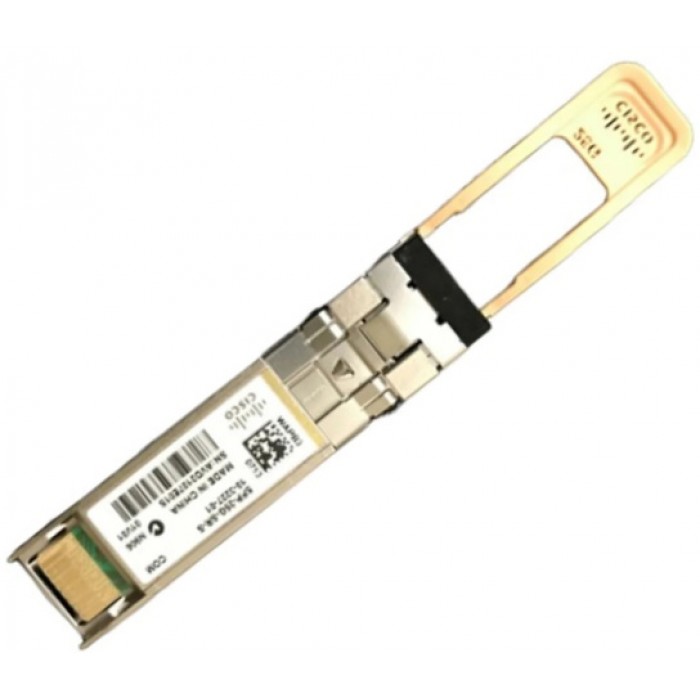

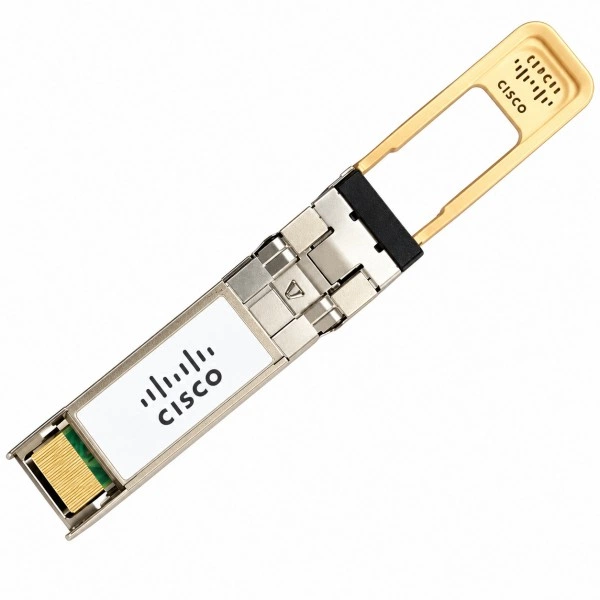

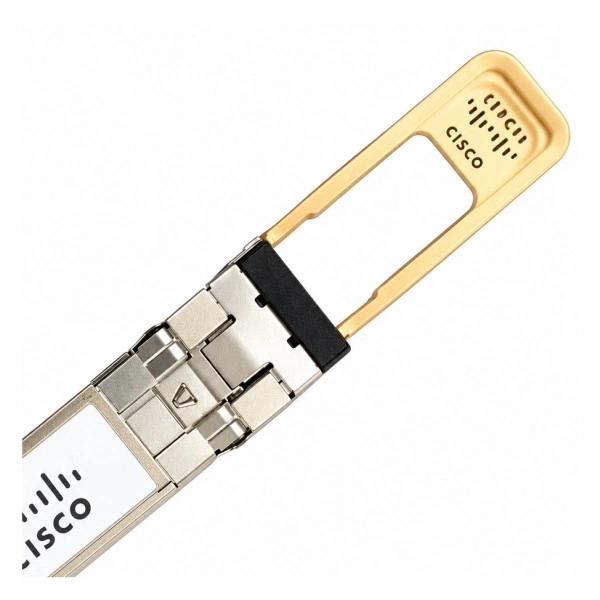

SFP28 оптический трансивер CISCO SFP-25G-SR-S=, 25 Гбит/с, 70 м, LC

Информация о модели CISCO SFP-25G-SR-S=

В каталоге SFP и трансиверов модель CISCO SFP-25G-SR-S= представлена как SFP28 оптический трансивер. Параметры исполнения: скорость: 25 Гбит/с; длина соединения: 70 м; разъём: LC; среда передачи: MMF (Многомодовый).

Функциональные возможности

При построении соединения SFP-25G-SR-S выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 25 Гбит/с.

Технические особенности

Для SFP-25G-SR-S при согласовании конфигурации используют следующие данные.

• Стандарт / протокол: 25GBase-SR.
• Передача Tx: 850 нм.
• Дальность / длина: 70 м.
• Среда передачи: MMF (Многомодовый).
• Форм-фактор: SFP28.
• Приём Rx: 850 нм.
• Рабочая температура: От 0 до 70 oС.
• Разъём: LC.
• Скорость: 25 Гбит/с.

Сценарии применения

SFP-25G-SR-S подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Номинальная длина соединения для выбора трассы: 70 м; фактические условия проверяют отдельно.

Совместимость с оборудованием

Применение CISCO SFP-25G-SR-S согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт SFP28 с режимом 25 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Поддержку SFP-25G-SR-S проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO SFP-25G-SR-S и порт SFP28 с режимом 25 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-25G-SR-S; требование к интерфейсу: порт SFP28 с режимом 25 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены SFP-25G-SR-S приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

При сравнении SFP-25G-SR-S и CISCO SFP-10/25G-CSR-S: длина соединения: 70 м / 100 м. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт SFP28 с режимом 25 Гбит/с → CISCO SFP-25G-SR-S.

Линия и сторона B: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

При согласовании этой схемы: скорость: 25 Гбит/с; длина соединения: 70 м.

Модуль на противоположный конец

Пару для SFP-25G-SR-S проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 25 Гбит/с; среда передачи: MMF (Многомодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с SFP-25G-SR-S учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-25G-SR-S указана длина соединения 70 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Сверьте маркировку SFP-25G-SR-S, принимающий порт SFP28 с режимом 25 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-25G-SR-S после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SFP-25G-SR-S контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. После обслуживания SFP-25G-SR-S сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Количество трансиверов в поставке: 1. Для поставки CISCO SFP-25G-SR-S= согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: многомодовая оптическая линия.
