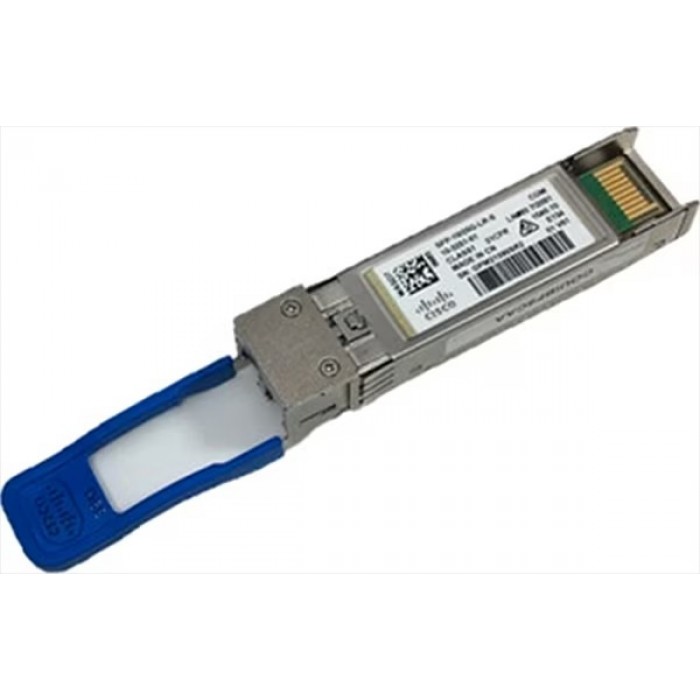

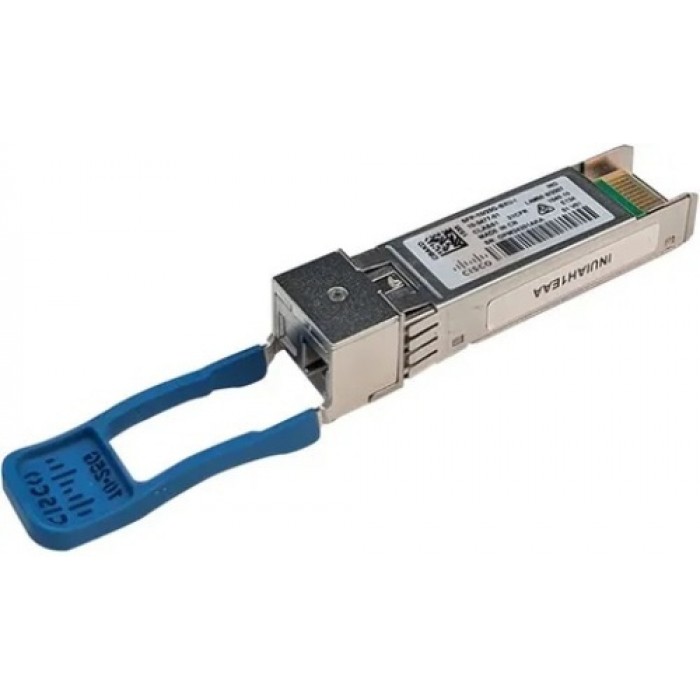

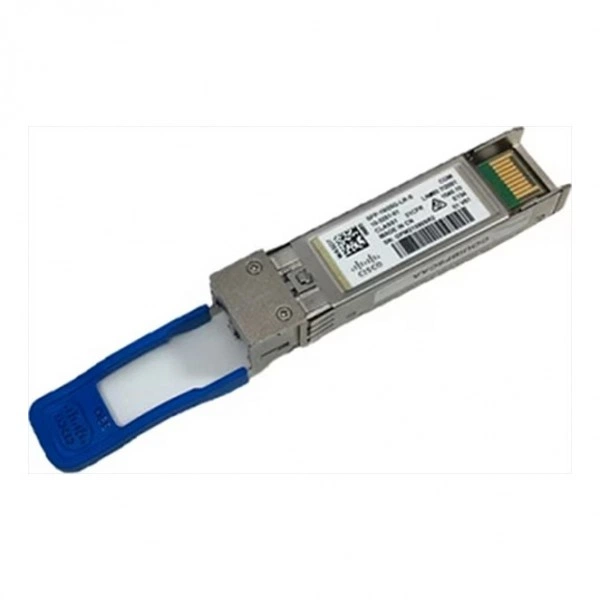

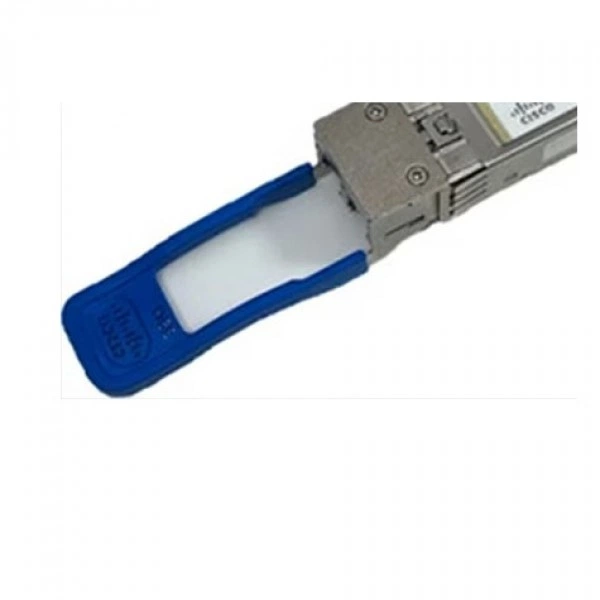

SFP28 оптический трансивер CISCO SFP-10/25G-LR-S=, 25 Гбит/с, 10 км, LC

Информация о модели CISCO SFP-10/25G-LR-S=

Модель CISCO SFP-10/25G-LR-S= в каталоге SFP и сетевых интерфейсов: SFP28 оптический трансивер. Параметры исполнения: скорость: 25 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

SFP-10/25G-LR-S связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 25 Гбит/с.

Технические особенности

Параметры исполнения SFP-10/25G-LR-S для сверки с линией и портом приведены ниже.

• Рабочая температура: От 0 до 70 oС.
• Передача Tx: 1310 нм.
• Разъём: LC.
• Стандарт / протокол: 10GBASE-LR, 25GBase-LR.
• Среда передачи: SMF (Одномодовый).
• Дальность / длина: 10 км.
• Скорость: 25 Гбит/с.
• Форм-фактор: SFP28.
• Приём Rx: 1310 нм.

Сценарии применения

SFP-10/25G-LR-S рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 10 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Ориентир для CISCO SFP-10/25G-LR-S - управляемый коммутатор или маршрутизатор, в котором предусмотрен порт SFP28 с режимом 25 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Перед установкой SFP-10/25G-LR-S сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте CISCO SFP-10/25G-LR-S и порт SFP28 с режимом 25 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-10/25G-LR-S; требование к интерфейсу: порт SFP28 с режимом 25 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены SFP-10/25G-LR-S приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены SFP-10/25G-LR-S можно сопоставить с CISCO SFP-10G-LR-S: скорость: 25 Гбит/с / 10 Гбит/с; температура: От 0 до 70 oС / От -40 до 85 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для SFP-10/25G-LR-S: порт SFP28 с режимом 25 Гбит/с → CISCO SFP-10/25G-LR-S → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

При согласовании этой схемы: скорость: 25 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Встречный интерфейс для SFP-10/25G-LR-S подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 25 Гбит/с; среда передачи: SMF (Одномодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-10/25G-LR-S указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-10/25G-LR-S учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт SFP28 с режимом 25 Гбит/с; убедитесь, что выбран именно SFP-10/25G-LR-S.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-10/25G-LR-S после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SFP-10/25G-LR-S защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. После обслуживания SFP-10/25G-LR-S сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Количество трансиверов в поставке: 1. Заказ оформляют на артикул CISCO SFP-10/25G-LR-S=. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
