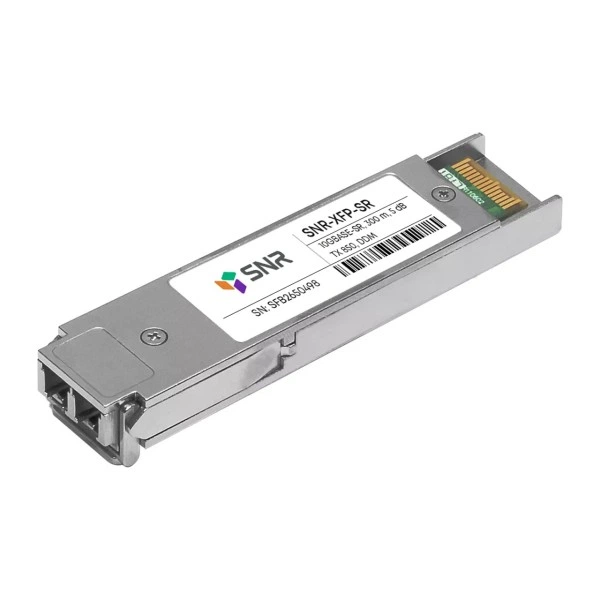

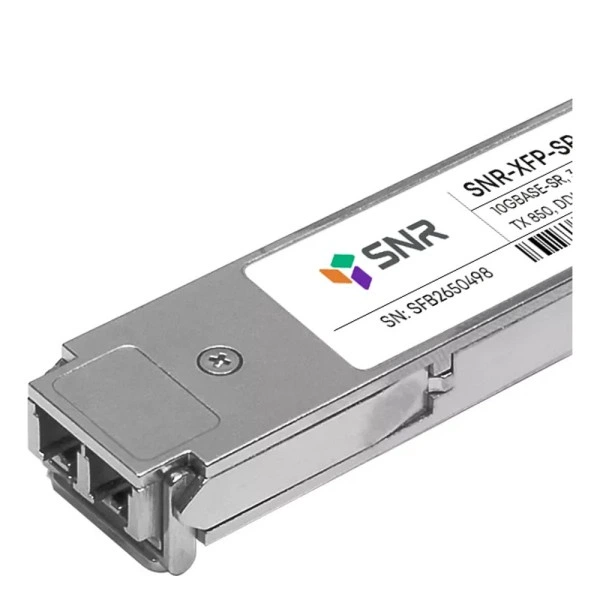

SFP XFP оптический трансивер SNR-XFP-SR, 10 Гбит/с, 0,3 км

Назначение и основные параметры

SNR-XFP-SR - XFP оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 0,3 км; разъём: LC Duplex; среда передачи: MMF (многомодовое волокно).

Функциональные возможности

Назначение SNR-XFP-SR - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-XFP-SR - характеристики, необходимые для согласования линии.

Где применяется

SNR-XFP-SR подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Длину маршрута сопоставляют с указанным для SNR-XFP-SR значением 0,3 км.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-XFP-SR: коммутатор доступа или агрегации SNR с портом XFP либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Перед установкой SNR-XFP-SR сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-XFP-SR и порт XFP с режимом 10 Гбит/с.

Что требуется для подключения

• Кабельная часть: многомодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-XFP-SR; требование к интерфейсу: порт XFP с режимом 10 Гбит/с.

Отличия от ближайших моделей

SNR-XFP-SR сравнивают с соседними исполнениями по характеристикам линии.

• SNR-XFP-ZR-80 - дальность: 0,3 км / 80 км; Tx: 850 нм / 1550 нм.
• SNR-XFP-ER-40 - дальность: 0,3 км / 40 км; Tx: 850 нм / 1550 нм.
• SNR-XFP-LR-10 - дальность: 0,3 км / 10 км; Tx: 850 нм / 1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-XFP-SR - LC Duplex - многомодовая оптическая линия - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики.

Модуль на противоположный конец

На удалённом узле с SNR-XFP-SR должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 10 Гбит/с; среда передачи: MMF (многомодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-XFP-SR учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-XFP-SR указана длина соединения 0,3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Сверьте маркировку SNR-XFP-SR, принимающий порт XFP с режимом 10 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-XFP-SR сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SNR-XFP-SR контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. При возврате SNR-XFP-SR в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-XFP-SR, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: многомодовая оптическая линия); их включение в поставку определяется заказом.
