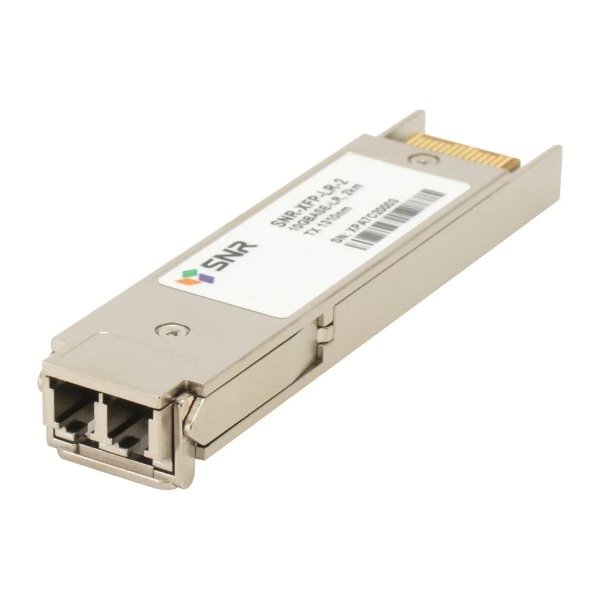

SFP XFP оптический трансивер SNR-XFP-LR-2, 10 Гбит/с, 2 км

Назначение и основные параметры

SNR-XFP-LR-2 - XFP оптический трансивер в каталоге SFP и трансиверов SNR. При выборе учитывайте: скорость: 10 Гбит/с; длина соединения: 2 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения SNR-XFP-LR-2 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: DDM. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-XFP-LR-2 - основные данные артикула для проектной спецификации.

Где применяется

SNR-XFP-LR-2 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 2 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-XFP-LR-2: коммутатор доступа или агрегации SNR с портом XFP либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Поддержку SNR-XFP-LR-2 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-XFP-LR-2 и порт XFP с режимом 10 Гбит/с.

Что требуется для подключения

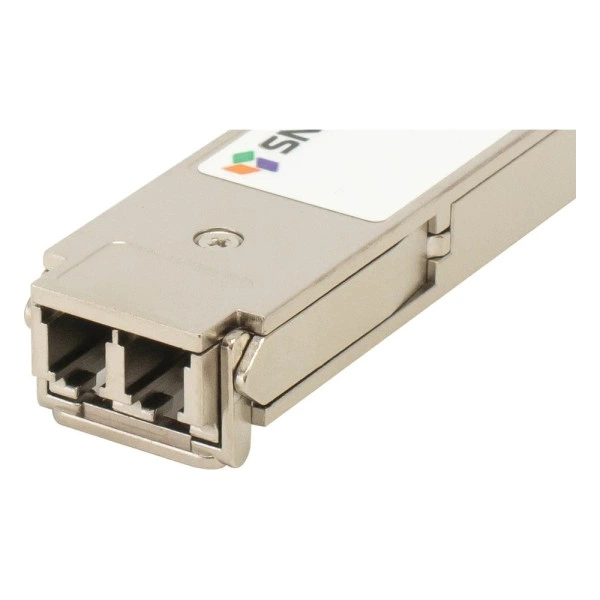

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-XFP-LR-2; требование к интерфейсу: порт XFP с режимом 10 Гбит/с.

Отличия от ближайших моделей

SNR-XFP-LR-2 выбирают с учётом отличий от близких артикулов.

• SNR-XFP-ZR-80 - дальность: 2 км / 80 км; Tx: 1310 нм / 1550 нм.
• SNR-XFP-ER-40 - дальность: 2 км / 40 км; Tx: 1310 нм / 1550 нм.
• SNR-XFP-LR-10 - дальность: 2 км / 10 км.

Схема подключения

порт коммутатора доступа SNR - SNR-XFP-LR-2 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Пару для SNR-XFP-LR-2 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 10 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-XFP-LR-2 указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-XFP-LR-2 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-XFP-LR-2 проверьте поддерживаемый артикул и конфигурацию порта: порт XFP с режимом 10 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-XFP-LR-2 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание SNR-XFP-LR-2 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. После обслуживания SNR-XFP-LR-2 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-XFP-LR-2, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
