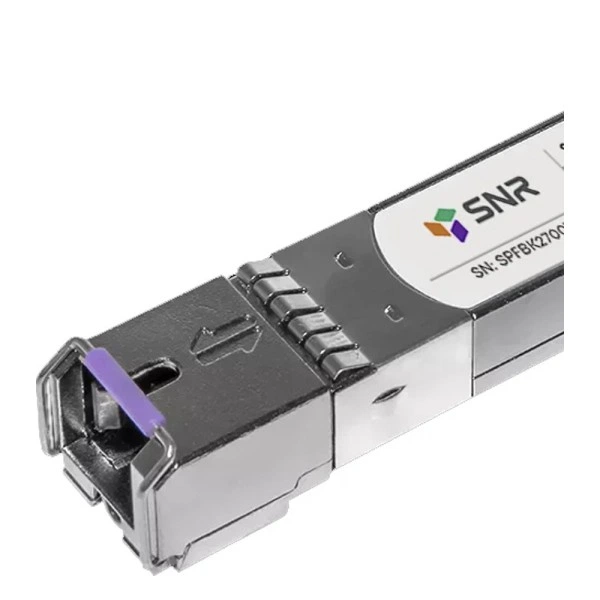

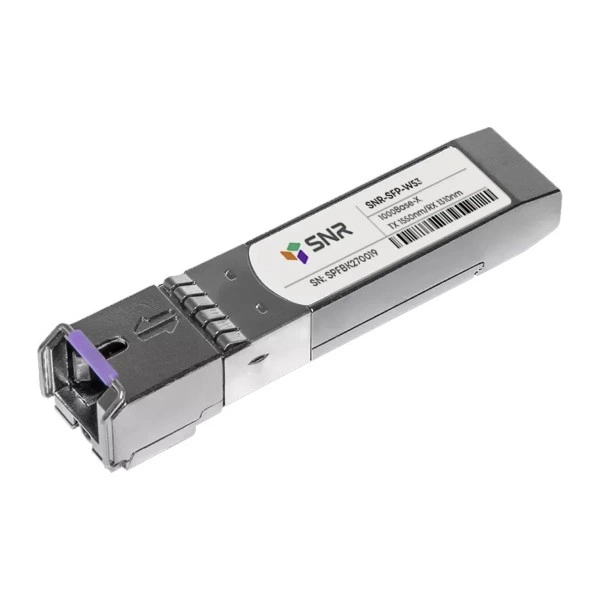

SFP оптический трансивер SNR-SFP-W53-40, 1 Гбит/с, 40 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-SFP-W53-40 представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 40 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-W53-40 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W53-40 - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP-W53-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 40 км для этого исполнения.

Совместимость с оборудованием

Для SNR-SFP-W53-40 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Поддержку SNR-SFP-W53-40 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-SFP-W53-40 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W53-40; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W53-40 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W35-40 - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W53-3 - дальность: 40 км / 3 км.
• SNR-SFP-W35-3 - дальность: 40 км / 3 км; Tx: 1550 нм / 1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W53-40 - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для SNR-SFP-W53-40 направление передачи Tx: 1550 нм; принимаемая волна Rx: 1310 нм.

Модуль на противоположный конец

Для пары с SNR-SFP-W53-40 нужен передатчик 1310 нм и приёмник 1550 нм. Обратность направлений Tx/Rx проверяют вместе с длина соединения: 40 км.

Условия и ограничения

Для SNR-SFP-W53-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W53-40 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-SFP-W53-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-SFP-W53-40 проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP-W53-40 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SNR-SFP-W53-40 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: SC. После обслуживания SNR-SFP-W53-40 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Для поставки SNR-SFP-W53-40 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
