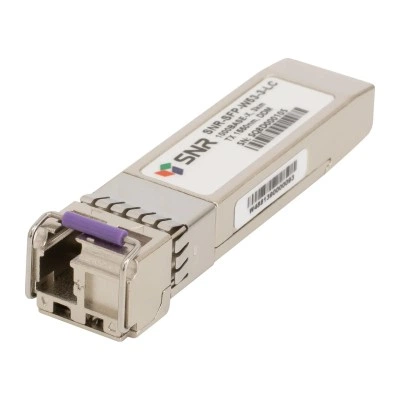

SFP оптический трансивер SNR-SFP-W53-40-LC, 1 Гбит/с, 40 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-SFP-W53-40-LC представлена как оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 40 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема SNR-SFP-W53-40-LC позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W53-40-LC - основные данные артикула для проектной спецификации.

Где применяется

SNR-SFP-W53-40-LC рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP-W53-40-LC значением 40 км.

Совместимость с оборудованием

При подборе SNR-SFP-W53-40-LC исходят из конфигурации: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP-W53-40-LC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP-W53-40-LC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP-W53-40-LC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

SNR-SFP-W53-40-LC выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W35-40-LC - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W35-3-LC - дальность: 40 км / 1-10 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-W53-3-LC - дальность: 40 км / 1-10 км.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W53-40-LC - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP-W53-40-LC направление передачи Tx: 1550 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W53-40-LC подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, разъём: LC Simplex и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W53-40-LC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W53-40-LC указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W53-40-LC требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. До установки SNR-SFP-W53-40-LC проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-SFP-W53-40-LC сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SNR-SFP-W53-40-LC защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. Изделие SNR-SFP-W53-40-LC перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Для поставки SNR-SFP-W53-40-LC согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
