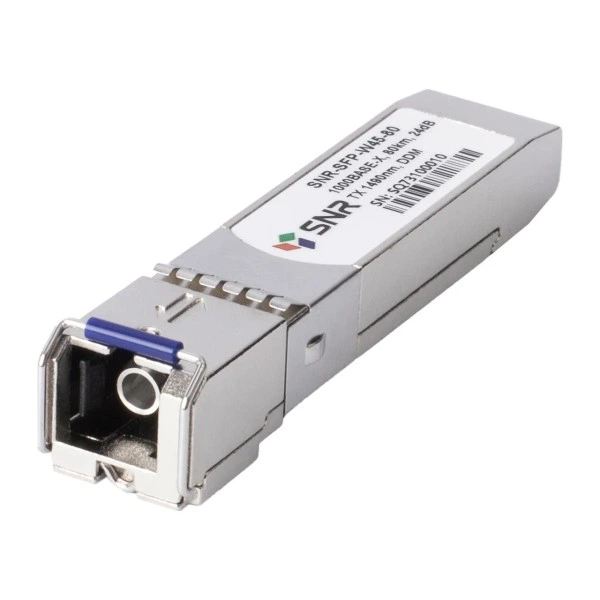

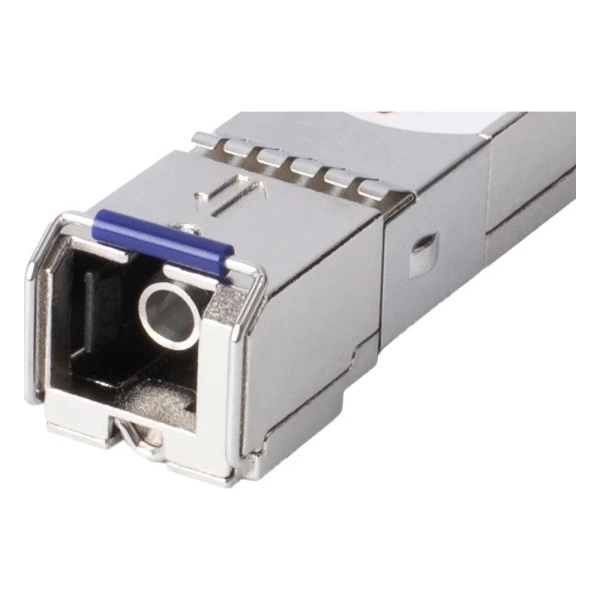

SFP оптический трансивер SNR-SFP-W45-80-LC, 1 Гбит/с, 80 км

Назначение и основные параметры

SNR-SFP-W45-80-LC - оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 80 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP-W45-80-LC важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1490 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W45-80-LC - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP-W45-80-LC рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP-W45-80-LC значением 80 км.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-W45-80-LC: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP-W45-80-LC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP-W45-80-LC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W45-80-LC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W45-80-LC выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W54-80-LC - Tx: 1490 нм / 1550 нм.
• SNR-SFP-W35-3-LC - дальность: 80 км / 1-10 км; Tx: 1490 нм / 1310 нм.
• SNR-SFP-W53-3-LC - дальность: 80 км / 1-10 км; Tx: 1490 нм / 1550 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W45-80-LC - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-SFP-W45-80-LC направление передачи Tx: 1490 нм; принимаемая волна Rx: 1550 нм.

Модуль на противоположный конец

Для пары с SNR-SFP-W45-80-LC нужен передатчик 1550 нм и приёмник 1490 нм. Обратность направлений Tx/Rx проверяют вместе с передача Tx: 1490 нм.

Условия и ограничения

Для SNR-SFP-W45-80-LC указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W45-80-LC требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-SFP-W45-80-LC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-W45-80-LC.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP-W45-80-LC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SNR-SFP-W45-80-LC защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. При возврате SNR-SFP-W45-80-LC в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

При заказе SNR-SFP-W45-80-LC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
