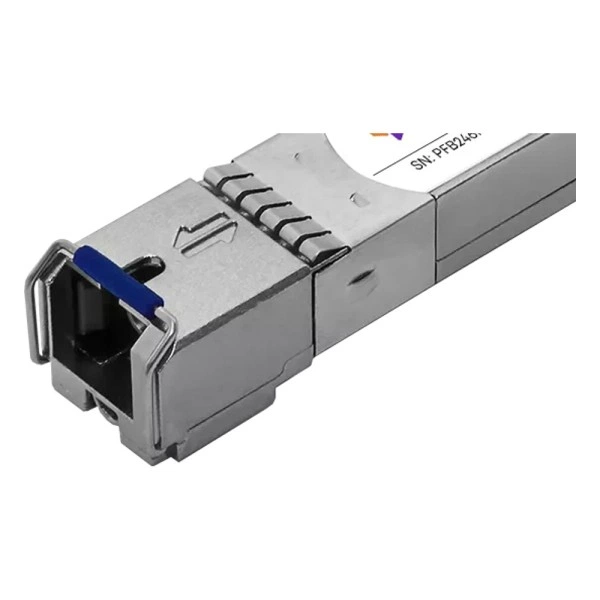

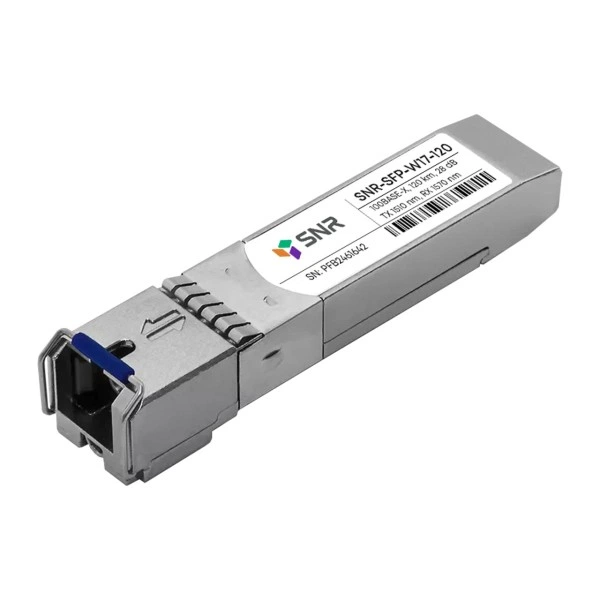

SFP оптический трансивер SNR-SFP-W17-120, 1 Гбит/с, 120 км

Назначение и основные параметры

Модель SNR-SFP-W17-120 в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 120 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP-W17-120 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W17-120 - основные данные артикула для проектной спецификации.

Где применяется

SNR-SFP-W17-120 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 120 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для SNR-SFP-W17-120 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Поддержку SNR-SFP-W17-120 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-SFP-W17-120 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W17-120; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W17-120 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W71-120 - Tx: 1510 нм / 1570 нм.
• SNR-SFP-W53-3 - дальность: 120 км / 3 км; Tx: 1510 нм / 1550 нм.
• SNR-SFP-W35-3 - дальность: 120 км / 3 км; Tx: 1510 нм / 1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W17-120 - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для SNR-SFP-W17-120 направление передачи Tx: 1510 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W17-120 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, разъём: SC и поддерживаемый режим обоих устройств.

Условия и ограничения

Для SNR-SFP-W17-120 указана длина соединения 120 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W17-120 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-SFP-W17-120 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку SNR-SFP-W17-120, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP-W17-120 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители SNR-SFP-W17-120 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: SC. Изделие SNR-SFP-W17-120 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-SFP-W17-120, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
