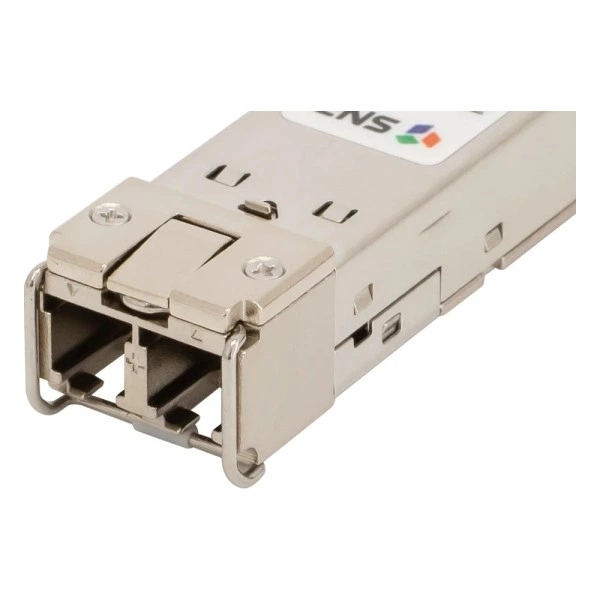

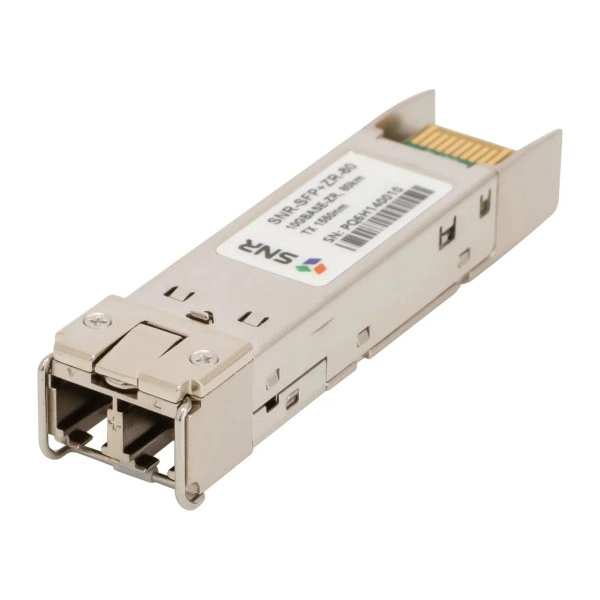

SFP+ оптический трансивер SNR-SFP+ZR-80, 10 Гбит/с, 80 км

Назначение и основные параметры

Модель SNR-SFP+ZR-80 в каталоге SFP и сетевых интерфейсов: SFP+ оптический трансивер. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 80 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения SNR-SFP+ZR-80 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: DDM. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+ZR-80: параметры исполнения для технического подбора.

Где применяется

SNR-SFP+ZR-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 80 км для этого исполнения.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP+ZR-80: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой SNR-SFP+ZR-80 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-SFP+ZR-80 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+ZR-80; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+ZR-80 выбирают с учётом отличий от близких артикулов.

• SNR-SFP+LR-2 - дальность: 80 км / 2 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP+LR-20 - дальность: 80 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP+D36-80 - Tx: 1550 нм / 1548,51 нм; разъём: LC Duplex / LC.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+ZR-80 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики.

Модуль на противоположный конец

Встречный интерфейс для SNR-SFP+ZR-80 подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 10 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP+ZR-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP+ZR-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Сверьте маркировку SNR-SFP+ZR-80, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP+ZR-80 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SNR-SFP+ZR-80 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Duplex. При возврате SNR-SFP+ZR-80 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-SFP+ZR-80, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
