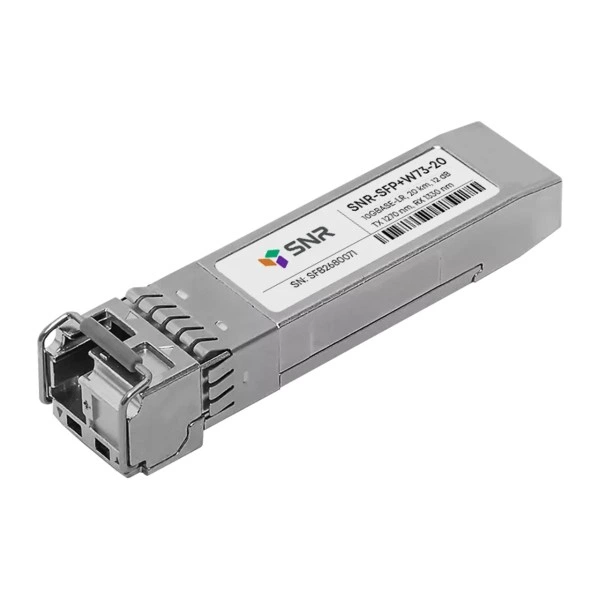

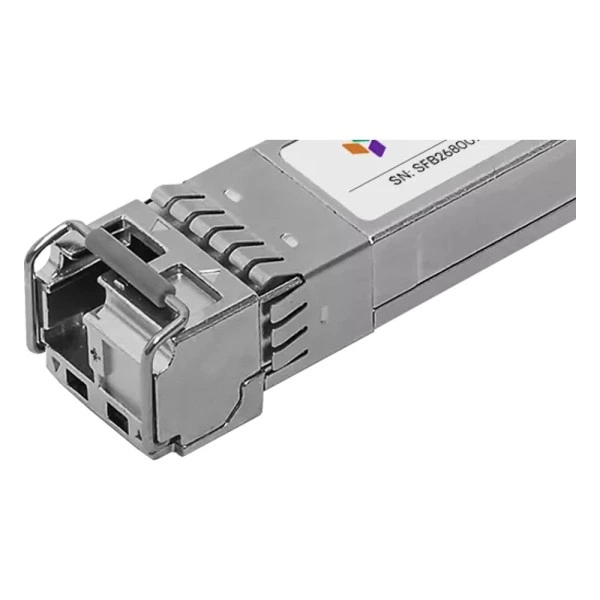

SFP+ оптический трансивер SNR-SFP+W73-20-9151, 10 Гбит/с, 20 км

Назначение и основные параметры

SNR-SFP+W73-20-9151 - SFP+ оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема SNR-SFP+W73-20-9151 позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1270 нм; Rx: 1330 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+W73-20-9151 - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP+W73-20-9151 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 20 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP+W73-20-9151: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул SNR-SFP+W73-20-9151 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP+W73-20-9151 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+W73-20-9151; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+W73-20-9151 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP+W73-20 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-SFP+W37-20 - Tx: 1270 нм / 1330 нм.
• SNR-SFP+W37-20-9151A - Tx: 1270 нм / 1330 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+W73-20-9151 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах. Для SNR-SFP+W73-20-9151 направление передачи Tx: 1270 нм; принимаемая волна Rx: 1330 нм.

Модуль на противоположный конец

Для пары с SNR-SFP+W73-20-9151 нужен передатчик 1330 нм и приёмник 1270 нм. Обратность направлений Tx/Rx проверяют вместе с разъём: LC Simplex.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP+W73-20-9151 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP+W73-20-9151 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP+W73-20-9151 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт SFP+ с режимом 10 Гбит/с; убедитесь, что выбран именно SNR-SFP+W73-20-9151.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP+W73-20-9151 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители SNR-SFP+W73-20-9151 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. После обслуживания SNR-SFP+W73-20-9151 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP+W73-20-9151. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
