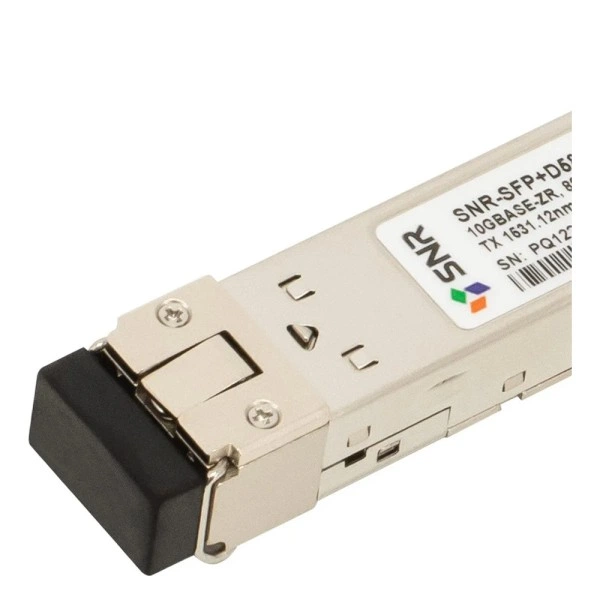

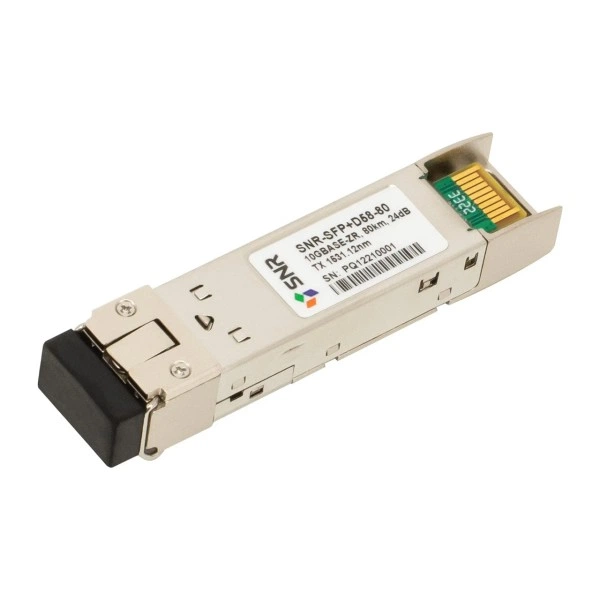

SFP+ оптический трансивер SNR-SFP+D58-80, 10 Гбит/с, 80 км

Назначение и основные параметры

SNR-SFP+D58-80 - SFP+ оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 80 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP+D58-80 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+D58-80 - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP+D58-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP+D58-80 значением 80 км.

Совместимость с оборудованием

Для SNR-SFP+D58-80 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP+D58-80 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP+D58-80 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+D58-80; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+D58-80 выбирают с учётом отличий от близких артикулов.

• SNR-SFP+D36-80 - Tx: 1531,12 нм / 1548,51 нм.
• SNR-SFP+D54-80 - Tx: 1531,12 нм / 1534,25 нм.
• SNR-SFP+D31-80 - Tx: 1531,12 нм / 1552,52 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+D58-80 - LC - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

На удалённом узле с SNR-SFP+D58-80 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 10 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP+D58-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP+D58-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Сверьте маркировку SNR-SFP+D58-80, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP+D58-80 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SNR-SFP+D58-80 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Изделие SNR-SFP+D58-80 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP+D58-80. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
