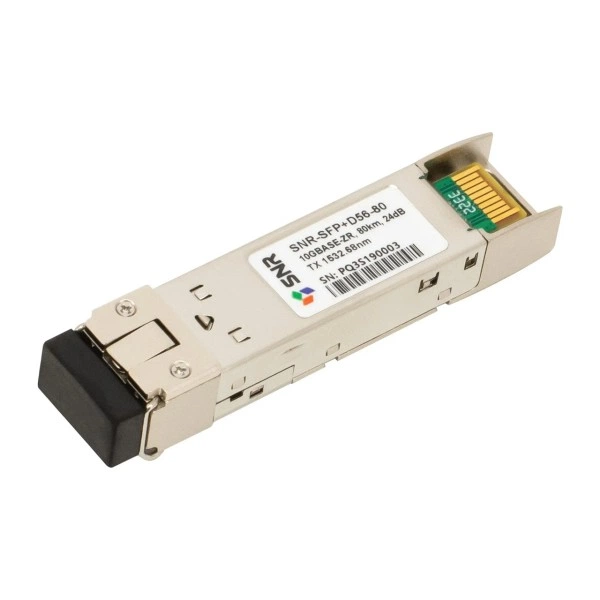

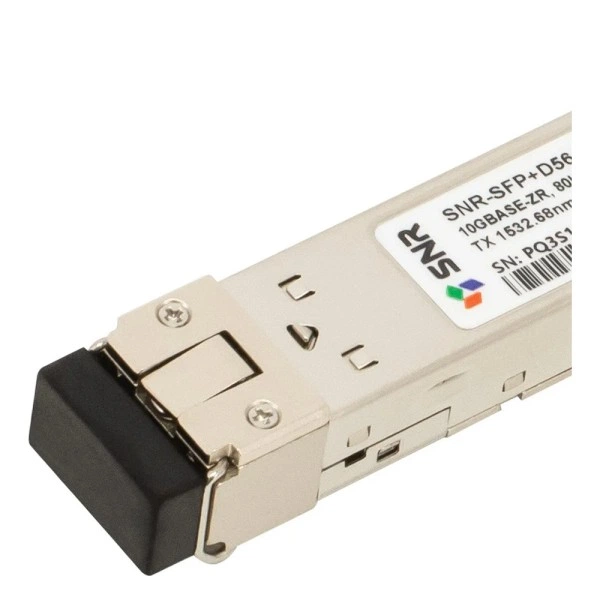

SFP+ оптический трансивер SNR-SFP+D56-80, 10 Гбит/с, 80 км

Назначение и основные параметры

Модель SNR-SFP+D56-80 в каталоге SFP и сетевых интерфейсов: SFP+ оптический трансивер. Параметры исполнения: скорость: 10 Гбит/с; длина соединения: 80 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения SNR-SFP+D56-80 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 10 Гбит/с.

Технические характеристики

SNR-SFP+D56-80 - характеристики, необходимые для согласования линии.

Где применяется

SNR-SFP+D56-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 80 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

При подборе SNR-SFP+D56-80 исходят из конфигурации: коммутатор доступа или агрегации SNR с портом SFP+ либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Артикул SNR-SFP+D56-80 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP+D56-80 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP+D56-80; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP+D56-80 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP+D36-80 - Tx: 1532,68 нм / 1548,51 нм.
• SNR-SFP+D54-80 - Tx: 1532,68 нм / 1534,25 нм.
• SNR-SFP+D31-80 - Tx: 1532,68 нм / 1552,52 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP+D56-80 - LC - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

На удалённом узле с SNR-SFP+D56-80 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 10 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-SFP+D56-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-SFP+D56-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку SNR-SFP+D56-80, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP+D56-80 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-SFP+D56-80 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. Изделие SNR-SFP+D56-80 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

При заказе SNR-SFP+D56-80 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одномодовая оптическая линия.
