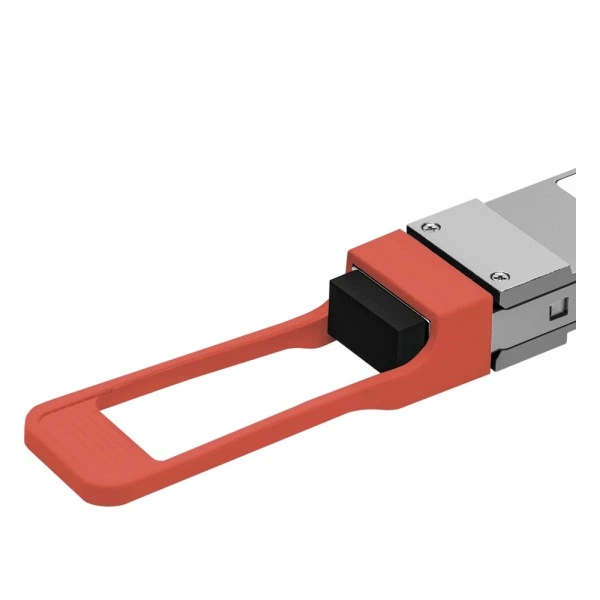

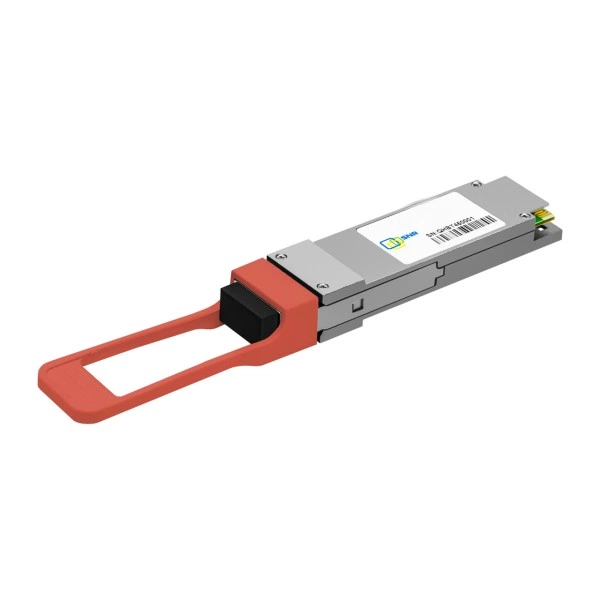

SFP QSFP28 оптический трансивер SNR-QSFP28-ZR4-80, 100 Гбит/с, 80 км

Назначение и основные параметры

Модель SNR-QSFP28-ZR4-80 в каталоге SFP и сетевых интерфейсов: QSFP28 оптический трансивер. Основные данные для линии: скорость: 100 Гбит/с; длина соединения: 80 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-QSFP28-ZR4-80 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-ZR4-80 - характеристики, необходимые для согласования линии.

Где применяется

SNR-QSFP28-ZR4-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-QSFP28-ZR4-80 значением 80 км.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-QSFP28-ZR4-80: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Поддержку SNR-QSFP28-ZR4-80 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-QSFP28-ZR4-80 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP28-ZR4-80; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP28-ZR4-80 выбирают с учётом отличий от близких артикулов.

• SNR-QSFP28-CWDM4-2 - дальность: 80 км / 2 км; Tx: 1310 нм / ~1310 нм.
• SNR-QSFP28-DR1 - дальность: 80 км / 0,5 км.
• SNR-QSFP28-ER4-40 - дальность: 80 км / 40 км; Tx: 1310 нм / ~1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-ZR4-80 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Пару для SNR-QSFP28-ZR4-80 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 100 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-QSFP28-ZR4-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-QSFP28-ZR4-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Сверьте маркировку SNR-QSFP28-ZR4-80, принимающий порт QSFP28 с режимом 100 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-QSFP28-ZR4-80 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SNR-QSFP28-ZR4-80 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Duplex. Изделие SNR-QSFP28-ZR4-80 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Заказ оформляют на артикул SNR-QSFP28-ZR4-80. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
