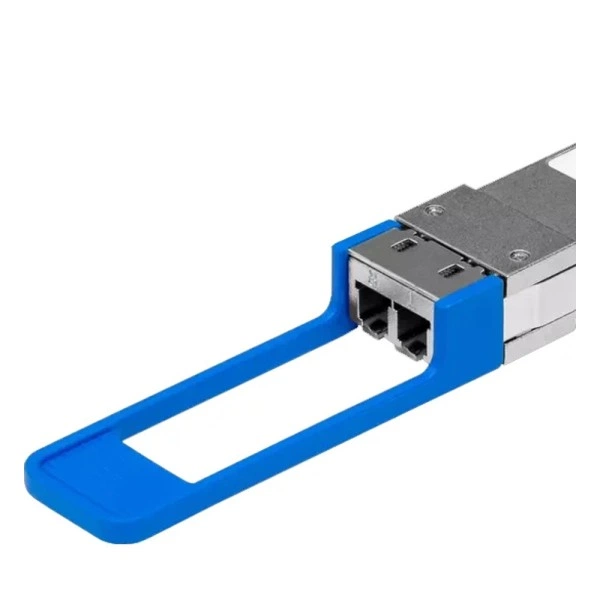

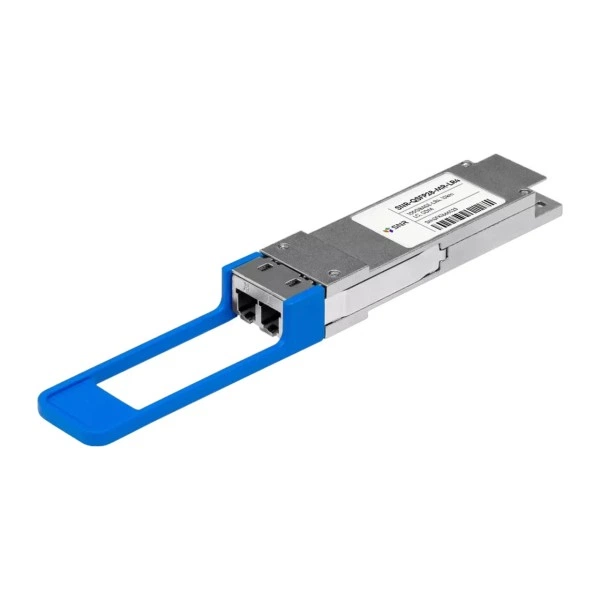

SFP QSFP28 оптический трансивер SNR-QSFP28-MR-LR4, 100 Гбит/с, 10 км

Назначение и основные параметры

Модель SNR-QSFP28-MR-LR4 в каталоге SFP и сетевых интерфейсов: QSFP28 оптический трансивер. Параметры исполнения: скорость: 100 Гбит/с; длина соединения: 10 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения SNR-QSFP28-MR-LR4 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-MR-LR4: параметры исполнения для технического подбора.

Где применяется

SNR-QSFP28-MR-LR4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-QSFP28-MR-LR4: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой SNR-QSFP28-MR-LR4 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-QSFP28-MR-LR4 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-QSFP28-MR-LR4; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.

Отличия от ближайших моделей

SNR-QSFP28-MR-LR4 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP28-CWDM4-10 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-QSFP28-LR4-I - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-QSFP28-CWDM4-2 - дальность: 10 км / 2 км.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-MR-LR4 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику.

Модуль на противоположный конец

На удалённом узле с SNR-QSFP28-MR-LR4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 100 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-QSFP28-MR-LR4 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-QSFP28-MR-LR4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-QSFP28-MR-LR4 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP28 с режимом 100 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-QSFP28-MR-LR4 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SNR-QSFP28-MR-LR4 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Изделие SNR-QSFP28-MR-LR4 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Для поставки SNR-QSFP28-MR-LR4 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
