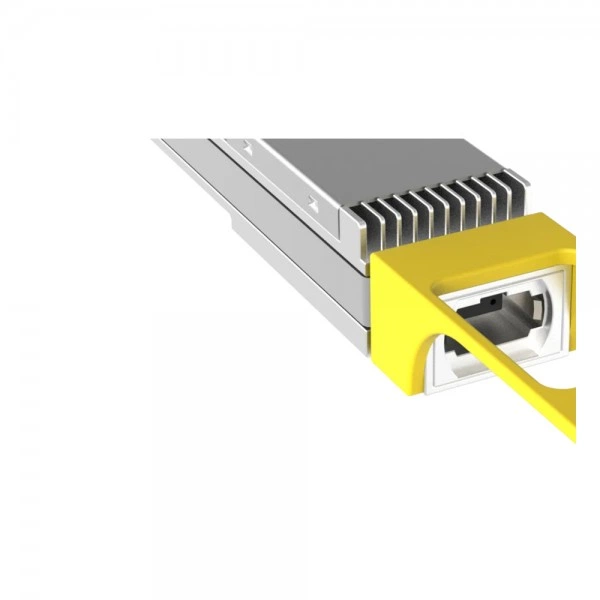

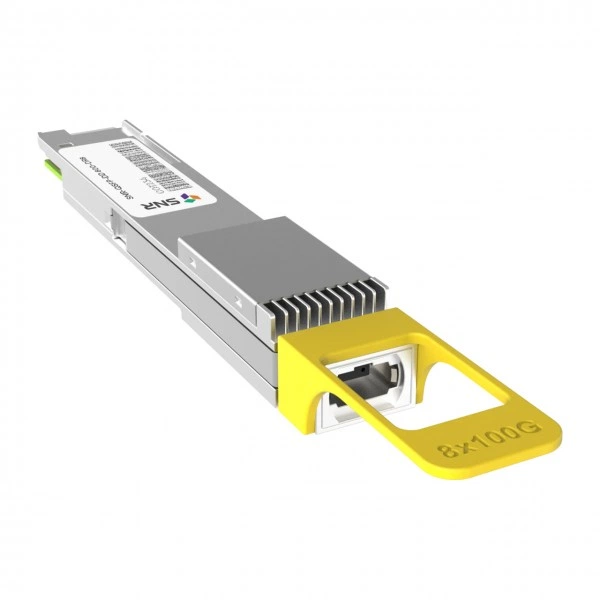

SFP QSFP-DD оптический трансивер SNR-QSFP-DD800-DR8, 800 Гбит/с, 0,5 км

Назначение и основные параметры

SNR-QSFP-DD800-DR8 - QSFP-DD оптический трансивер в каталоге SFP и трансиверов SNR. Основные данные для линии: скорость: 800 Гбит/с; длина соединения: 0,5 км; разъём: MPO; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Назначение SNR-QSFP-DD800-DR8 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 800 Гбит/с.

Технические характеристики

SNR-QSFP-DD800-DR8 - основные данные артикула для проектной спецификации.

Где применяется

SNR-QSFP-DD800-DR8 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-QSFP-DD800-DR8 значением 0,5 км.

Совместимость с оборудованием

Для SNR-QSFP-DD800-DR8 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP-DD либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Поддержку SNR-QSFP-DD800-DR8 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-QSFP-DD800-DR8 и порт QSFP-DD с режимом 800 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP-DD800-DR8; требование к интерфейсу: порт QSFP-DD с режимом 800 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём MPO.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP-DD800-DR8 выбирают с учётом отличий от близких артикулов.

• SNR-QSFP-DD-DR4 - скорость: 800 Гбит/с / 400 Гбит/с.
• SNR-QSFP-DD800-2xDR4 - разъём: MPO / 2xMPO-12/APC.
• SNR-QSFP-DD-SR8 - скорость: 800 Гбит/с / 400 Гбит/с; дальность: 0,5 км / 0,1 км; Tx: ~1310 нм / 850 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP-DD800-DR8 - MPO - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

Встречный интерфейс для SNR-QSFP-DD800-DR8 подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 800 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: MPO. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с SNR-QSFP-DD800-DR8 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-QSFP-DD800-DR8 указана длина соединения 0,5 км. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. Подготовьте принимающий порт QSFP-DD с режимом 800 Гбит/с; убедитесь, что выбран именно SNR-QSFP-DD800-DR8.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-QSFP-DD800-DR8 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SNR-QSFP-DD800-DR8 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: MPO. При возврате SNR-QSFP-DD800-DR8 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-QSFP-DD800-DR8, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
