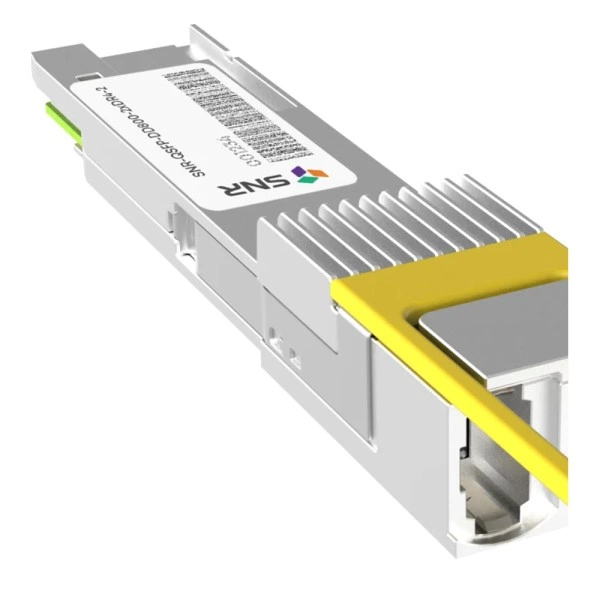

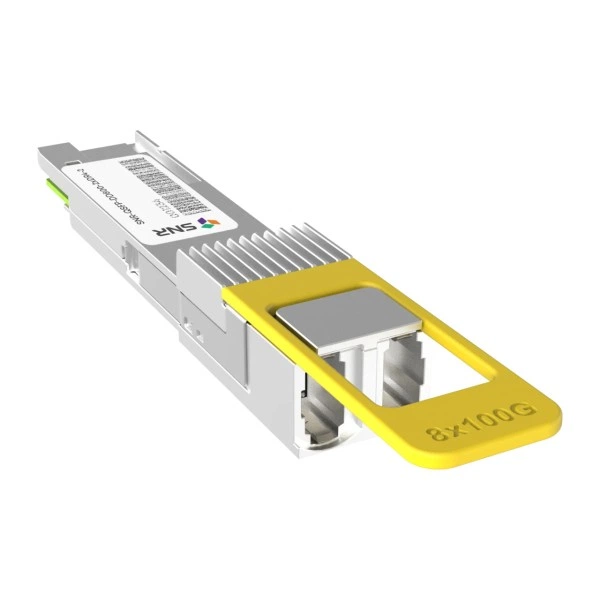

SFP QSFP-DD оптический трансивер SNR-QSFP-DD800-2xDR4-2, 800 Гбит/с, 2 км

Назначение и основные параметры

SNR-QSFP-DD800-2xDR4-2 - QSFP-DD оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 800 Гбит/с; длина соединения: 2 км; разъём: Dual MPO; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-QSFP-DD800-2xDR4-2 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 800 Гбит/с.

Технические характеристики

SNR-QSFP-DD800-2xDR4-2 - основные данные артикула для проектной спецификации.

Где применяется

SNR-QSFP-DD800-2xDR4-2 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 2 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-QSFP-DD800-2xDR4-2: коммутатор доступа или агрегации SNR с портом QSFP-DD либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Для конфигурации с SNR-QSFP-DD800-2xDR4-2 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-QSFP-DD800-2xDR4-2 и порт QSFP-DD с режимом 800 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём Dual MPO.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-QSFP-DD800-2xDR4-2; требование к интерфейсу: порт QSFP-DD с режимом 800 Гбит/с.

Отличия от ближайших моделей

SNR-QSFP-DD800-2xDR4-2 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP-DD800-2xFR4-2 - разъём: Dual MPO / 4xLC.
• SNR-QSFP-DD800-2xDR4 - дальность: 2 км / 0,5 км; разъём: Dual MPO / 2xMPO-12/APC.
• SNR-QSFP-DD800-2xLR4-10 - дальность: 2 км / 10 км; разъём: Dual MPO / 4xLC.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP-DD800-2xDR4-2 - Dual MPO - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Пару для SNR-QSFP-DD800-2xDR4-2 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 800 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: Dual MPO. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-QSFP-DD800-2xDR4-2 указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-QSFP-DD800-2xDR4-2 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-QSFP-DD800-2xDR4-2 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP-DD с режимом 800 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-QSFP-DD800-2xDR4-2 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-QSFP-DD800-2xDR4-2 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: Dual MPO. Изделие SNR-QSFP-DD800-2xDR4-2 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

При заказе SNR-QSFP-DD800-2xDR4-2 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одномодовая оптическая линия.
