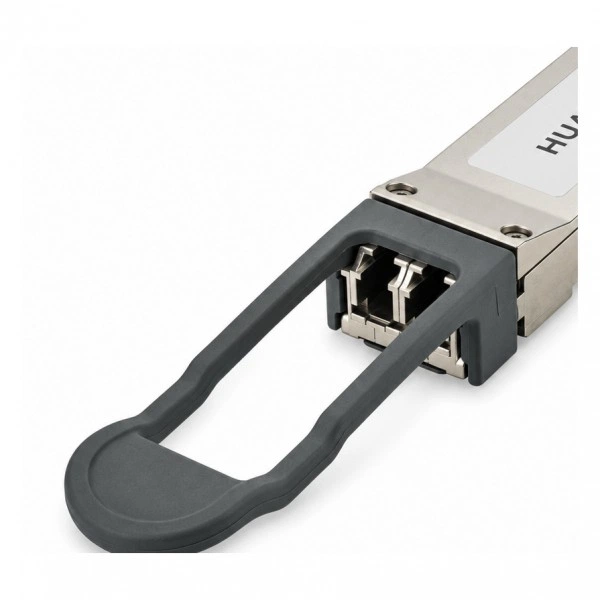

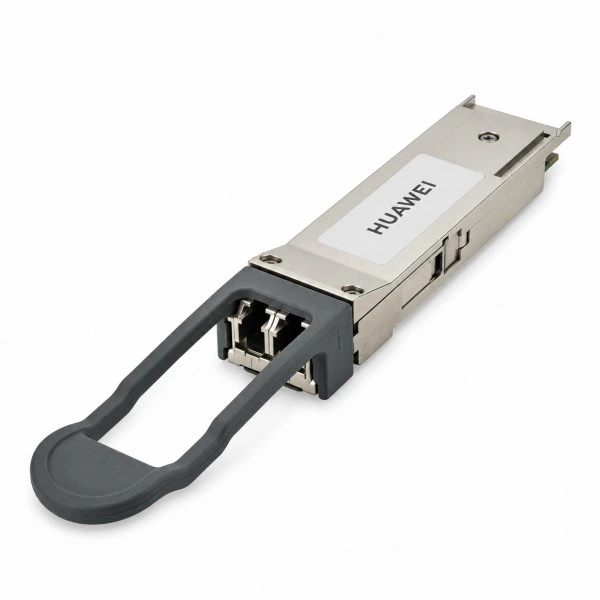

SFP QSFP оптический трансивер HUAWEI QSFP-100G-FR1 (02314BDE), 100 Gb/s, 2 км, LC

Информация о модели HUAWEI QSFP-100G-FR1 (02314BDE)

HUAWEI QSFP-100G-FR1 (02314BDE) - QSFP оптический трансивер в каталоге SFP и трансиверов HUAWEI. Основные данные для линии: скорость: 100 Gb/s; длина соединения: 2 км; разъём: LC; среда передачи: SMF.

Функциональные возможности

Назначение QSFP-100G-FR1 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 100 Gb/s.

Технические особенности

Спецификацию QSFP-100G-FR1 сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Дальность / длина: 2 км.
• Среда передачи: SMF.
• Рабочая температура: От 0°C до +70°C.
• Скорость: 100 Gb/s.
• Длина волны: 1310 нм.
• Разъём: LC.
• Форм-фактор: QSFP.

Сценарии применения

QSFP-100G-FR1 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 2 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Применение HUAWEI QSFP-100G-FR1 согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт QSFP с режимом 100 Gb/s, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Артикул QSFP-100G-FR1 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте HUAWEI QSFP-100G-FR1 и порт QSFP с режимом 100 Gb/s.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула QSFP-100G-FR1; требование к интерфейсу: порт QSFP с режимом 100 Gb/s.

Отличия от ближайших моделей

При согласовании замены QSFP-100G-FR1 приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены QSFP-100G-FR1 можно сопоставить с HUAWEI CFP2-100G-LR4: скорость: 100 Gb/s / 100 Гбит/с; длина соединения: 2 км / 10 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт QSFP с режимом 100 Gb/s → HUAWEI QSFP-100G-FR1 → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 100 Gb/s; длина соединения: 2 км.

Модуль на противоположный конец

На удалённом узле с QSFP-100G-FR1 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 100 Gb/s; длина волны: 1310 нм; среда передачи: SMF; разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для QSFP-100G-FR1 указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0°C до +70°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с QSFP-100G-FR1 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку QSFP-100G-FR1, принимающий порт QSFP с режимом 100 Gb/s и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QSFP-100G-FR1 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание QSFP-100G-FR1 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания QSFP-100G-FR1 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Заказ оформляют на артикул HUAWEI QSFP-100G-FR1 (02314BDE). Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
