SFP оптический трансивер QTECH QSC-SFP3GEW-5531-SC-DDM, 1 Гбит/с, 3 км

Назначение и основные параметры

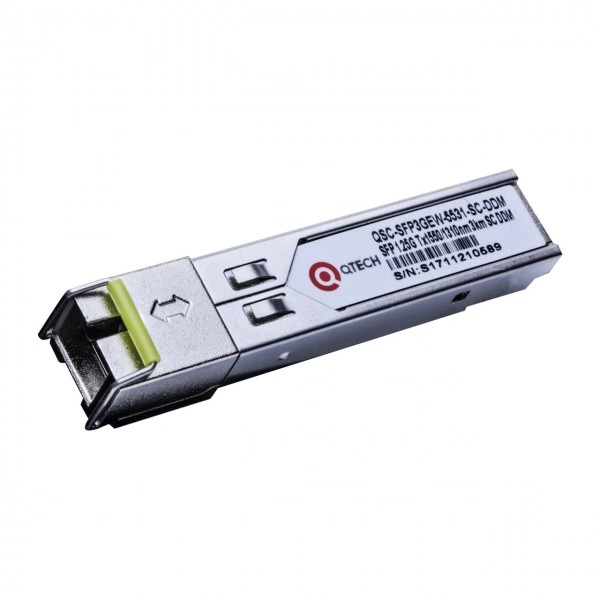

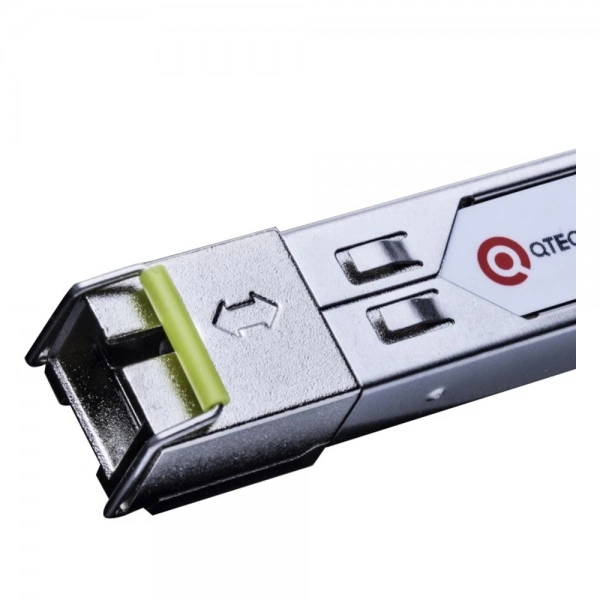

QTECH QSC-SFP3GEW-5531-SC-DDM - оптический трансивер в каталоге SFP и трансиверов QTECH. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 3 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема QSC-SFP3GEW-5531-SC-DDM позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1 550 нм; Rx: 1 310 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP3GEW-5531-SC-DDM - основные данные артикула для проектной спецификации.

Где применяется

QSC-SFP3GEW-5531-SC-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 3 км для этого исполнения.

Совместимость с оборудованием

Класс принимающего оборудования для QSC-SFP3GEW-5531-SC-DDM: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Поддержку QSC-SFP3GEW-5531-SC-DDM проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте QTECH QSC-SFP3GEW-5531-SC-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP3GEW-5531-SC-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP3GEW-5531-SC-DDM выбирают с учётом отличий от близких артикулов.

• QTECH QSC-SFP3GEW-3155-SC-DDM - Tx: 1 550 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3149-SC - дальность: 3 км / 20 км; Tx: 1 550 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3149-SC-DDM - дальность: 3 км / 20 км; Tx: 1 550 нм / 1 310 нм.

Схема подключения

порт QTECH QSW - QSC-SFP3GEW-5531-SC-DDM - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для QSC-SFP3GEW-5531-SC-DDM направление передачи Tx: 1 550 нм; принимаемая волна Rx: 1 310 нм.

Модуль на противоположный конец

Для пары с QSC-SFP3GEW-5531-SC-DDM нужен передатчик 1 310 нм и приёмник 1 550 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 1 Гбит/с.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP3GEW-5531-SC-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP3GEW-5531-SC-DDM указана длина соединения 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP3GEW-5531-SC-DDM требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно QSC-SFP3GEW-5531-SC-DDM.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSC-SFP3GEW-5531-SC-DDM согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание QSC-SFP3GEW-5531-SC-DDM включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: SC. Изделие QSC-SFP3GEW-5531-SC-DDM перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

В спецификации заказа зафиксируйте QTECH QSC-SFP3GEW-5531-SC-DDM, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
