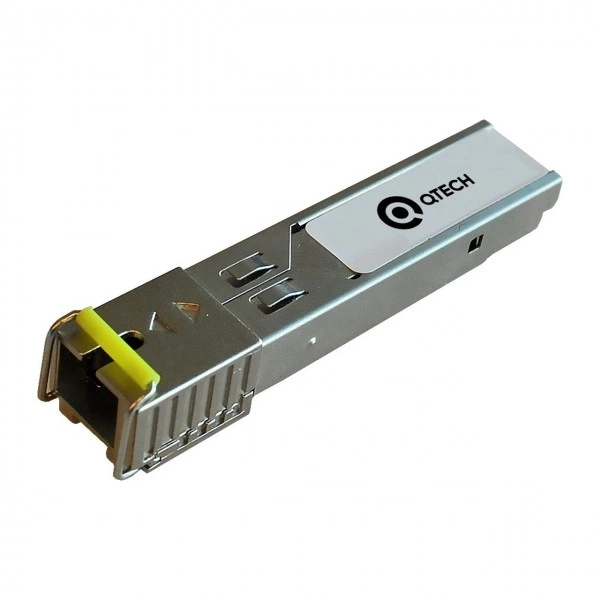

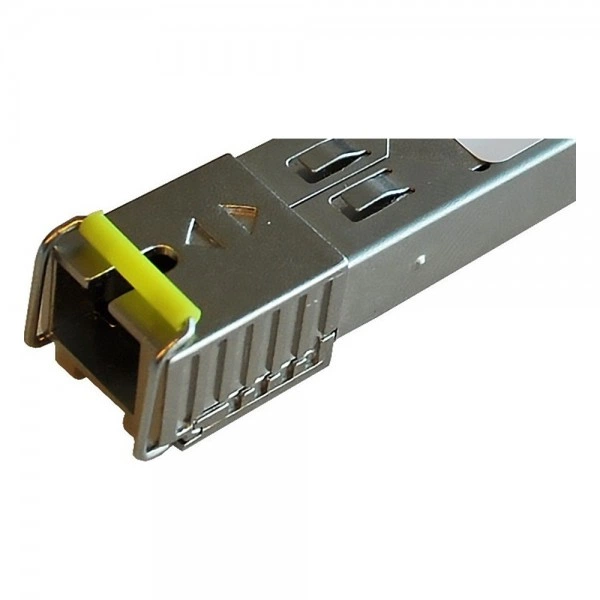

SFP оптический трансивер QTECH QSC-SFP20GEW-4931-SC-DDM, 1 Гбит/с, 20 км

Назначение и основные параметры

Модель QTECH QSC-SFP20GEW-4931-SC-DDM в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема QSC-SFP20GEW-4931-SC-DDM позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1 490 нм; Rx: 1 310 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

QSC-SFP20GEW-4931-SC-DDM - характеристики, необходимые для согласования линии.

Где применяется

QSC-SFP20GEW-4931-SC-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Для QSC-SFP20GEW-4931-SC-DDM рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой QSC-SFP20GEW-4931-SC-DDM сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP20GEW-4931-SC-DDM и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP20GEW-4931-SC-DDM; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP20GEW-4931-SC-DDM полезно сопоставить с такими моделями перед заказом.

• QTECH QSC-SFP20GEW-3149-SC - Tx: 1 490 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3149-SC-DDM - Tx: 1 490 нм / 1 310 нм.
• QTECH QSC-SFP20GEW-3155-SC-DDM - Tx: 1 490 нм / 1 310 нм.

Схема подключения

порт QTECH QSW - QSC-SFP20GEW-4931-SC-DDM - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для QSC-SFP20GEW-4931-SC-DDM направление передачи Tx: 1 490 нм; принимаемая волна Rx: 1 310 нм.

Модуль на противоположный конец

Для пары с QSC-SFP20GEW-4931-SC-DDM нужен передатчик 1 310 нм и приёмник 1 490 нм. Обратность направлений Tx/Rx проверяют вместе с передача Tx: 1 490 нм.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP20GEW-4931-SC-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP20GEW-4931-SC-DDM указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP20GEW-4931-SC-DDM требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно QSC-SFP20GEW-4931-SC-DDM.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QSC-SFP20GEW-4931-SC-DDM сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для QSC-SFP20GEW-4931-SC-DDM контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: SC. При возврате QSC-SFP20GEW-4931-SC-DDM в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул QTECH QSC-SFP20GEW-4931-SC-DDM. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
