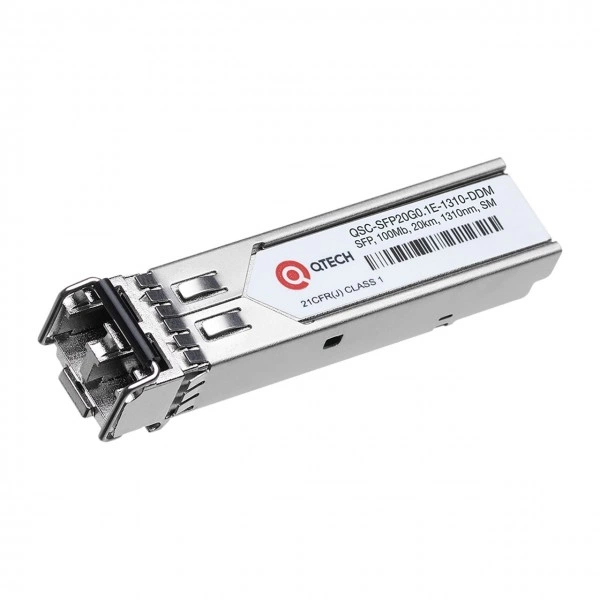

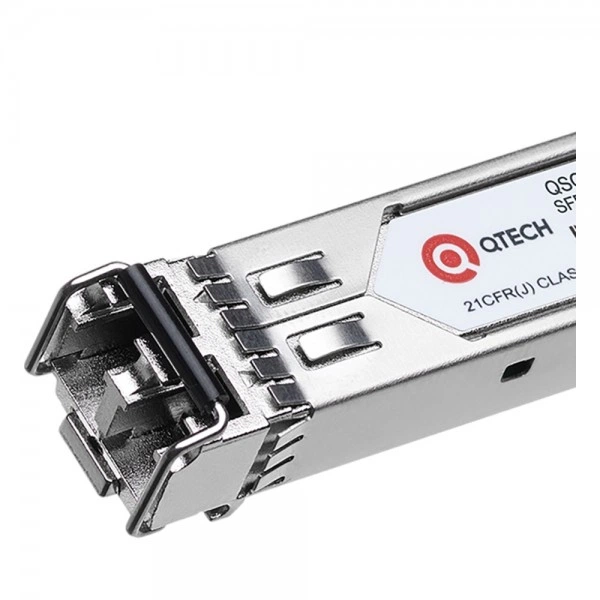

SFP оптический трансивер QTECH QSC-SFP20G0.1E-1310-DDM, 0.1 Гбит/с, 20 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-SFP20G0.1E-1310-DDM представлена как оптический трансивер. При выборе учитывайте: скорость: 0.1 Гбит/с; длина соединения: 20 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения QSC-SFP20G0.1E-1310-DDM выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Режим передачи: 0.1 Гбит/с.

Технические характеристики

QSC-SFP20G0.1E-1310-DDM: параметры исполнения для технического подбора.

Где применяется

QSC-SFP20G0.1E-1310-DDM рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 20 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для QSC-SFP20G0.1E-1310-DDM рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым mini-GBIC. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой QSC-SFP20G0.1E-1310-DDM сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP20G0.1E-1310-DDM и порт под сменный модуль с режимом 0.1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP20G0.1E-1310-DDM; требование к интерфейсу: порт под сменный модуль с режимом 0.1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP20G0.1E-1310-DDM сравнивают с соседними исполнениями по характеристикам линии.

• QTECH QSC-SFP20G0.1W-3155-DDM - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• QTECH QSC-SFP20G0.1W-5531-DDM - Tx: 1 310 нм / 1 550 нм.
• QTECH QSC-SFP20GE-1310-DDM-I - скорость: 0.1 Гбит/с / 1 Гбит/с.

Схема подключения

порт QTECH QSW - QSC-SFP20G0.1E-1310-DDM - LC - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

На удалённом узле с QSC-SFP20G0.1E-1310-DDM должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 0.1 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для QSC-SFP20G0.1E-1310-DDM указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с QSC-SFP20G0.1E-1310-DDM учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку QSC-SFP20G0.1E-1310-DDM, принимающий порт под сменный модуль с режимом 0.1 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSC-SFP20G0.1E-1310-DDM согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для QSC-SFP20G0.1E-1310-DDM контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. При возврате QSC-SFP20G0.1E-1310-DDM в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул QTECH QSC-SFP20G0.1E-1310-DDM. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
