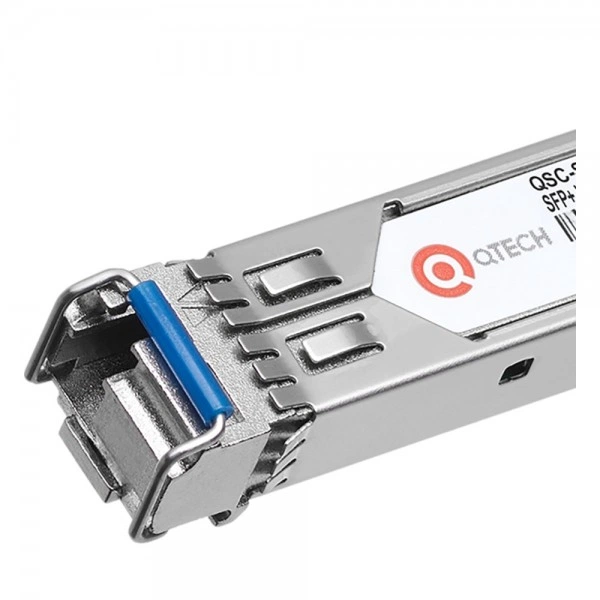

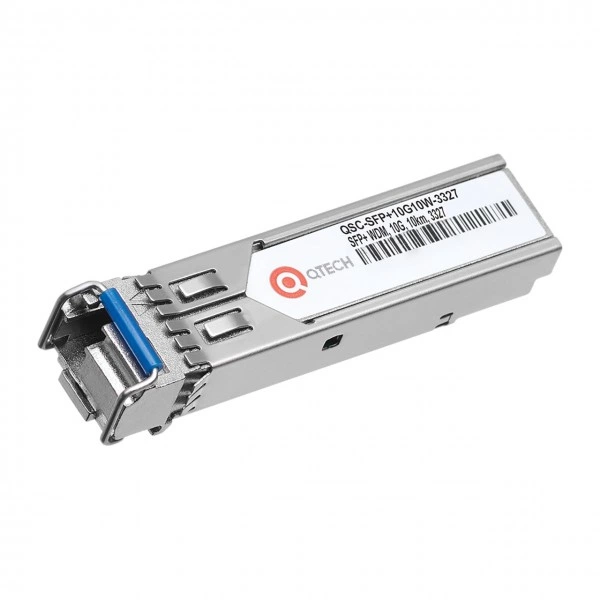

SFP+ оптический трансивер QTECH QSC-SFP+10G10W-3327, 10 Гбит/с, 10 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-SFP+10G10W-3327 представлена как SFP+ оптический трансивер. Параметры исполнения: скорость: 10 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Одноволоконная схема QSC-SFP+10G10W-3327 позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1 330 нм; Rx: 1 270 нм. Режим передачи: 10 Гбит/с.

Технические характеристики

QSC-SFP+10G10W-3327 - характеристики, необходимые для согласования линии.

Где применяется

QSC-SFP+10G10W-3327 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для QSC-SFP+10G10W-3327 значением 10 км.

Совместимость с оборудованием

Класс принимающего оборудования для QSC-SFP+10G10W-3327: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым SFP+. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой QSC-SFP+10G10W-3327 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-SFP+10G10W-3327 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-SFP+10G10W-3327; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-SFP+10G10W-3327 сравнивают с соседними исполнениями по характеристикам линии.

• QTECH QSC-SFP+10G10W-2733 - Tx: 1 330 нм / 1 270 нм.
• QTECH QSC-SFP+20G10W-2733 - дальность: 10 км / 20 км; Tx: 1 330 нм / 1 270 нм.
• QTECH QSC-SFP+20G10W-3327 - дальность: 10 км / 20 км.

Схема подключения

порт QTECH QSW - QSC-SFP+10G10W-3327 - LC - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для QSC-SFP+10G10W-3327 направление передачи Tx: 1 330 нм; принимаемая волна Rx: 1 270 нм.

Модуль на противоположный конец

Для пары с QSC-SFP+10G10W-3327 нужен передатчик 1 270 нм и приёмник 1 330 нм. Обратность направлений Tx/Rx проверяют вместе с длина соединения: 10 км.

Условия и ограничения

При расчёте оптического тракта с QSC-SFP+10G10W-3327 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-SFP+10G10W-3327 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение QSC-SFP+10G10W-3327 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. До установки QSC-SFP+10G10W-3327 проверьте поддерживаемый артикул и конфигурацию порта: порт SFP+ с режимом 10 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSC-SFP+10G10W-3327 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители QSC-SFP+10G10W-3327 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. При возврате QSC-SFP+10G10W-3327 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

При заказе QTECH QSC-SFP+10G10W-3327 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
