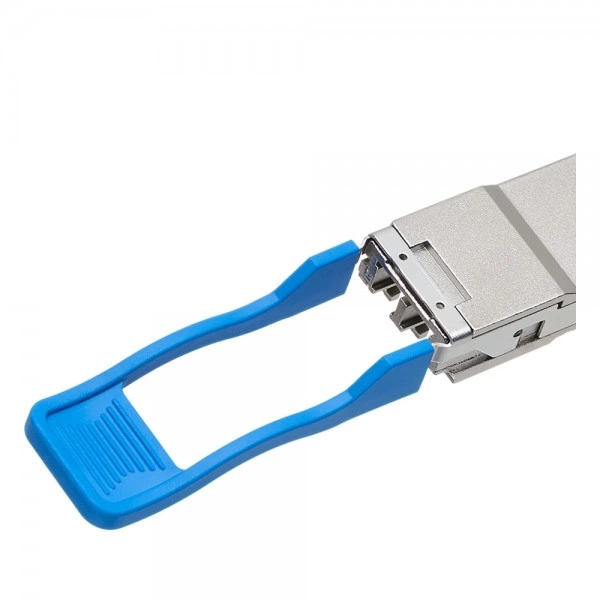

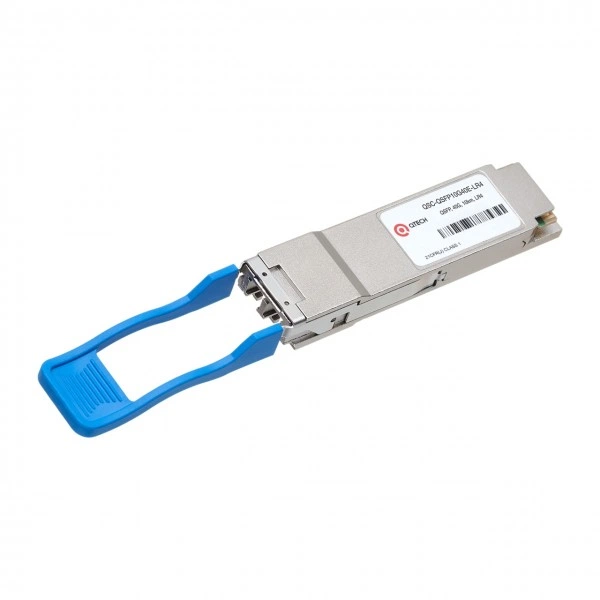

SFP QSFP оптический трансивер QTECH QSC-QSFP10G40E-LR4, 40 Гбит/с, 10 км

Назначение и основные параметры

Модель QTECH QSC-QSFP10G40E-LR4 в каталоге SFP и сетевых интерфейсов: QSFP оптический трансивер. Основные данные для линии: скорость: 40 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Назначение QSC-QSFP10G40E-LR4 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 40 Гбит/с.

Технические характеристики

QSC-QSFP10G40E-LR4: параметры исполнения для технического подбора.

Где применяется

QSC-QSFP10G40E-LR4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для QSC-QSFP10G40E-LR4 значением 10 км.

Совместимость с оборудованием

Класс принимающего оборудования для QSC-QSFP10G40E-LR4: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым QSFP. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Перед установкой QSC-QSFP10G40E-LR4 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте QTECH QSC-QSFP10G40E-LR4 и порт QSFP с режимом 40 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-QSFP10G40E-LR4; требование к интерфейсу: порт QSFP с режимом 40 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-QSFP10G40E-LR4 полезно сопоставить с такими моделями перед заказом.

• QTECH QSC-QSFP20G40E-LR4 - дальность: 10 км / 20 км.
• QTECH QSC-QSFP30G40E-ER4 - дальность: 10 км / 30 км.
• QTECH QSC-QSFP40G40E-ER4 - дальность: 10 км / 40 км.

Схема подключения

порт QTECH QSW - QSC-QSFP10G40E-LR4 - LC - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Встречный интерфейс для QSC-QSFP10G40E-LR4 подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 40 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для QSC-QSFP10G40E-LR4 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0°C~+70°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с QSC-QSFP10G40E-LR4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки QSC-QSFP10G40E-LR4 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP с режимом 40 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QSC-QSFP10G40E-LR4 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители QSC-QSFP10G40E-LR4 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Изделие QSC-QSFP10G40E-LR4 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Для поставки QTECH QSC-QSFP10G40E-LR4 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
