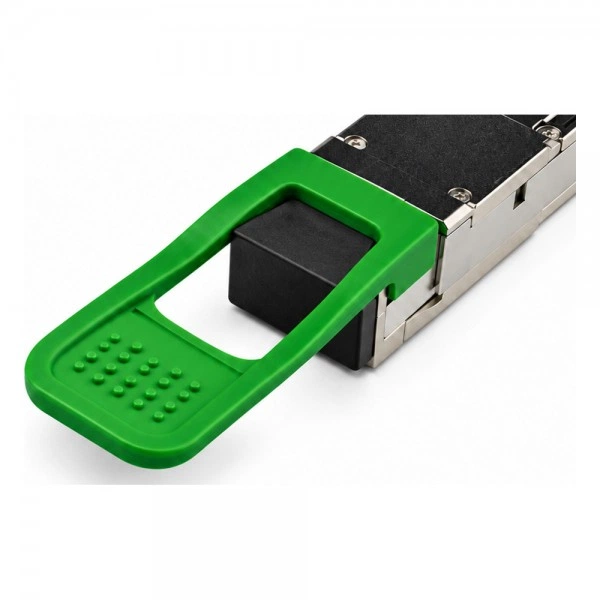

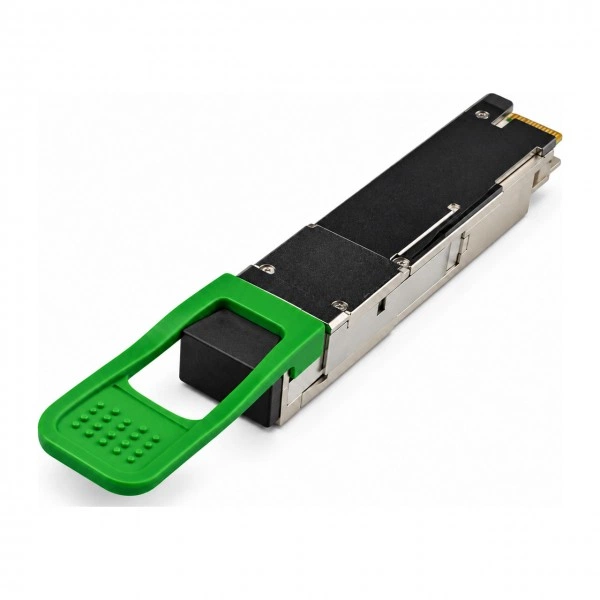

SFP QSFP-DD оптический трансивер QTECH QSC-QSFP10G400E-LR4, 400 Гбит/с, 10 км

Назначение и основные параметры

Модель QTECH QSC-QSFP10G400E-LR4 в каталоге SFP и сетевых интерфейсов: QSFP-DD оптический трансивер. Основные данные для линии: скорость: 400 Гбит/с; длина соединения: 10 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

При построении соединения QSC-QSFP10G400E-LR4 выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: DDM. Режим передачи: 400 Гбит/с.

Технические характеристики

QSC-QSFP10G400E-LR4 - основные данные артикула для проектной спецификации.

Где применяется

QSC-QSFP10G400E-LR4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Для QSC-QSFP10G400E-LR4 рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым QSFP-DD. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Для конфигурации с QSC-QSFP10G400E-LR4 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте QTECH QSC-QSFP10G400E-LR4 и порт QSFP-DD с режимом 400 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-QSFP10G400E-LR4; требование к интерфейсу: порт QSFP-DD с режимом 400 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-QSFP10G400E-LR4 выбирают с учётом отличий от близких артикулов.

• SNR-QSFP-DD-LR-10 - Tx: 1271 / 1291 / 1311 / 1331 нм / ~1310 нм.
• SNR-QSFP-DD-ER4-30 - дальность: 10 км / 30 км; Tx: 1271 / 1291 / 1311 / 1331 нм / ~1310 нм.
• SNR-QSFP-DD-DCO-480 - дальность: 10 км / 480 км.

Схема подключения

порт QTECH QSW - QSC-QSFP10G400E-LR4 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

На удалённом узле с QSC-QSFP10G400E-LR4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 400 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с QSC-QSFP10G400E-LR4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-QSFP10G400E-LR4 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0°C~+70°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и замена

1. До установки QSC-QSFP10G400E-LR4 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP-DD с режимом 400 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QSC-QSFP10G400E-LR4 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для QSC-QSFP10G400E-LR4 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. При возврате QSC-QSFP10G400E-LR4 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул QTECH QSC-QSFP10G400E-LR4. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
