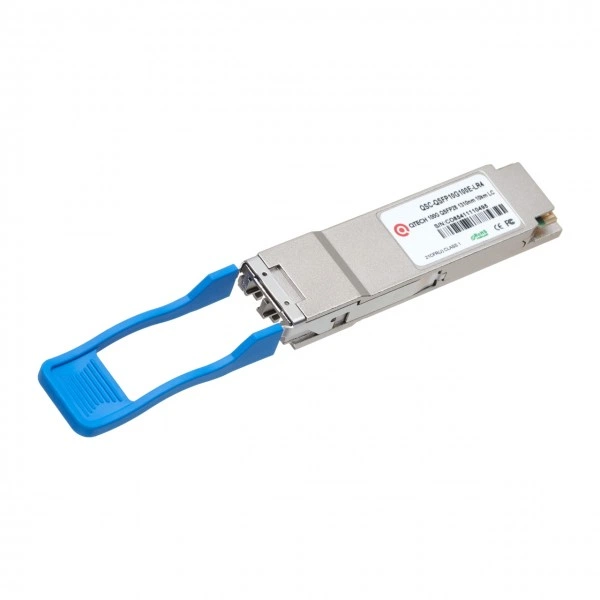

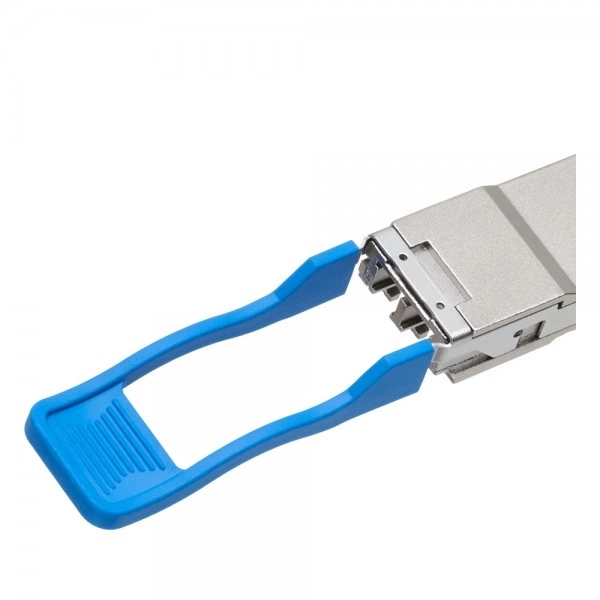

SFP QSFP28 оптический трансивер QTECH QSC-QSFP10G100E-LR4, 100 Гбит/с, 10 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель QTECH QSC-QSFP10G100E-LR4 представлена как QSFP28 оптический трансивер. Основные данные для линии: скорость: 100 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Назначение QSC-QSFP10G100E-LR4 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 100 Гбит/с.

Технические характеристики

QSC-QSFP10G100E-LR4: параметры исполнения для технического подбора.

Где применяется

QSC-QSFP10G100E-LR4 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для QSC-QSFP10G100E-LR4 значением 10 км.

Совместимость с оборудованием

Для QSC-QSFP10G100E-LR4 рассматривают оборудование типа: управляемый коммутатор QTECH семейства QSW либо сетевая плата с поддерживаемым QSFP28. Точная модель коммутатора, интерфейсная плата и программный выпуск входят в проверку допуска модуля. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул QSC-QSFP10G100E-LR4 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте QTECH QSC-QSFP10G100E-LR4 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSC-QSFP10G100E-LR4; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

QSC-QSFP10G100E-LR4 полезно сопоставить с такими моделями перед заказом.

• QTECH QSC-QSFP40G100E-ER4 - дальность: 10 км / 40 км.
• QTECH QSC-QSFP0.5G100-DR1 - дальность: 10 км / 0,5 км.
• QTECH QSC-QSFP2G100-CWDM4 - дальность: 10 км / 2 км.

Схема подключения

порт QTECH QSW - QSC-QSFP10G100E-LR4 - LC - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

На удалённом узле с QSC-QSFP10G100E-LR4 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 100 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с QSC-QSFP10G100E-LR4 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSC-QSFP10G100E-LR4 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0°C~+70°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и замена

1. Сверьте маркировку QSC-QSFP10G100E-LR4, принимающий порт QSFP28 с режимом 100 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QSC-QSFP10G100E-LR4 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для QSC-QSFP10G100E-LR4 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. При возврате QSC-QSFP10G100E-LR4 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Для поставки QTECH QSC-QSFP10G100E-LR4 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
