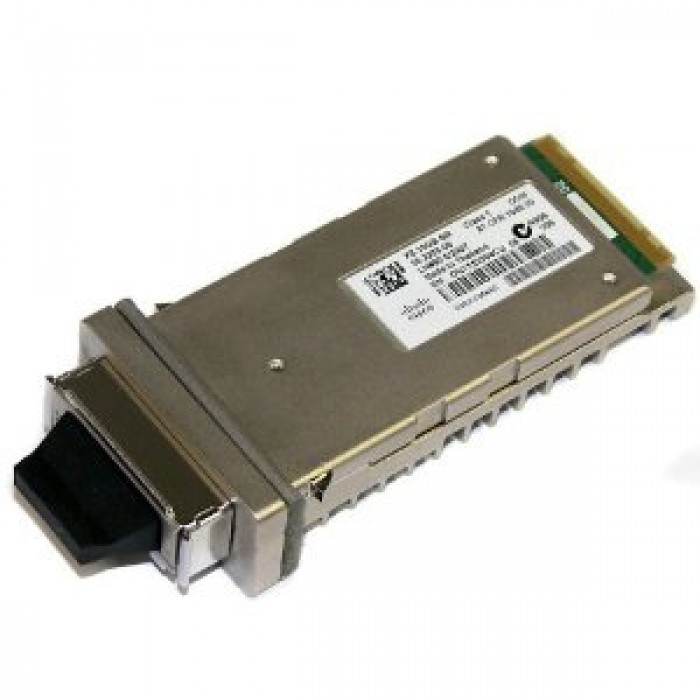

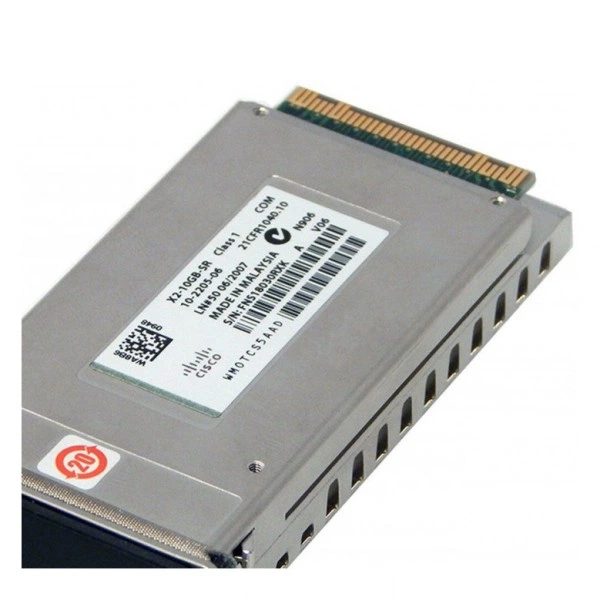

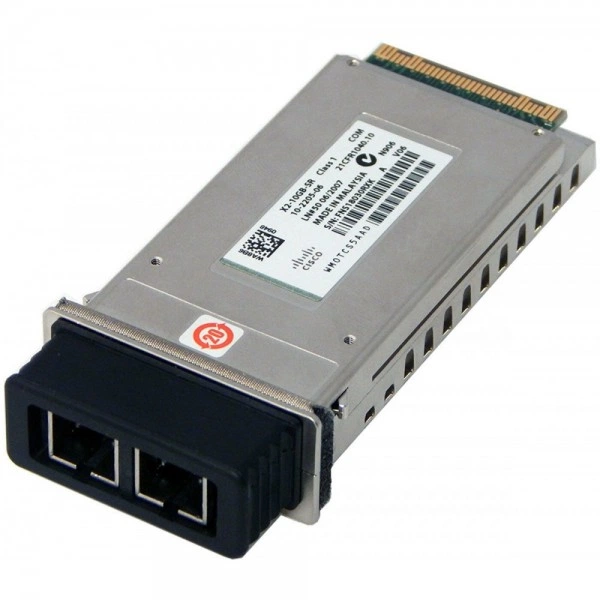

SFP X2 оптический трансивер CISCO X2-10GB-SR=, 10 Гбит/с, 400 м, SC

Информация о модели CISCO X2-10GB-SR=

CISCO X2-10GB-SR= - X2 оптический трансивер в каталоге SFP и трансиверов CISCO. Параметры исполнения: скорость: 10 Гбит/с; длина соединения: 400 м; разъём: SC; среда передачи: MMF (Многомодовый).

Функциональные возможности

Назначение X2-10GB-SR - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 10 Гбит/с.

Технические особенности

Спецификацию X2-10GB-SR сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Разъём: SC.
• Передача Tx: 850 нм.
• Приём Rx: 850 нм.
• Дальность / длина: 400 м.
• Форм-фактор: X2.
• Рабочая температура: От 0 до 70 oС.
• Среда передачи: MMF (Многомодовый).
• Скорость: 10 Гбит/с.
• Стандарт / протокол: 10GBASE-SR.

Сценарии применения

X2-10GB-SR подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Номинальная длина соединения для выбора трассы: 400 м; фактические условия проверяют отдельно.

Совместимость с оборудованием

CISCO X2-10GB-SR подбирают для оборудования типа «управляемый коммутатор или маршрутизатор». Нужен порт X2 с режимом 10 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Перед установкой X2-10GB-SR сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте CISCO X2-10GB-SR и порт X2 с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула X2-10GB-SR; требование к интерфейсу: порт X2 с режимом 10 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены X2-10GB-SR приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Перед заменой X2-10GB-SR рассмотрите отличия от CISCO XFP-10GBASE-LR: разъём: SC / LC; температура: От 0 до 70 oС / От 0°C до +70°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

1. Начальный узел: порт X2 с режимом 10 Гбит/с.
2. Подключаемое изделие: CISCO X2-10GB-SR.
3. Продолжение тракта: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

Для выбора режима и трассы: скорость: 10 Гбит/с; длина соединения: 400 м.

Модуль на противоположный конец

Встречный интерфейс для X2-10GB-SR подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 10 Гбит/с; среда передачи: MMF (Многомодовый); разъём: SC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для X2-10GB-SR указана длина соединения 400 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с X2-10GB-SR учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку X2-10GB-SR, принимающий порт X2 с режимом 10 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте X2-10GB-SR после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители X2-10GB-SR защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: SC. После обслуживания X2-10GB-SR сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Для поставки CISCO X2-10GB-SR= согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: многомодовая оптическая линия.
