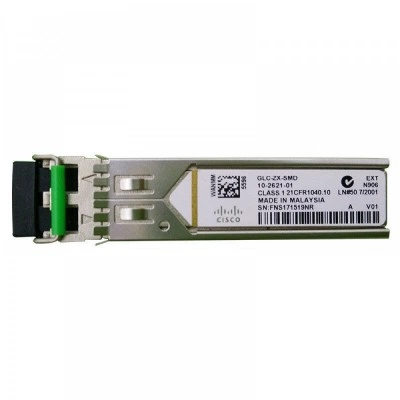

SFP оптический трансивер CISCO GLC-ZX-SMD=, 1 Гбит/с, 70 км, LC

Информация о модели CISCO GLC-ZX-SMD=

В каталоге SFP и трансиверов модель CISCO GLC-ZX-SMD= представлена как оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 70 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

GLC-ZX-SMD связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию GLC-ZX-SMD сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Передача Tx: 1550 нм.
• Стандарт / протокол: 1000BASE-ZX.
• Приём Rx: 1550 нм.
• Среда передачи: SMF (Одномодовый).
• Дальность / длина: 70 км.
• Скорость: 1 Гбит/с.
• Форм-фактор: SFP.
• Разъём: LC.
• Рабочая температура: От 0 до 70 oС.

Сценарии применения

GLC-ZX-SMD рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для GLC-ZX-SMD значением 70 км.

Совместимость с оборудованием

Ориентир для CISCO GLC-ZX-SMD - управляемый коммутатор или маршрутизатор, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Поддержку GLC-ZX-SMD проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO GLC-ZX-SMD и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GLC-ZX-SMD; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Сравнение GLC-ZX-SMD с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Перед заменой GLC-ZX-SMD рассмотрите отличия от CISCO GLC-ZX-SM: разъём: LC / LC/PC; температура: От 0 до 70 oС / От -40°C до +85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → CISCO GLC-ZX-SMD → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 70 км.

Модуль на противоположный конец

На удалённом узле с GLC-ZX-SMD должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 1 Гбит/с; среда передачи: SMF (Одномодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с GLC-ZX-SMD учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для GLC-ZX-SMD указана длина соединения 70 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно GLC-ZX-SMD.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением GLC-ZX-SMD согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание GLC-ZX-SMD включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания GLC-ZX-SMD сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

В спецификации заказа зафиксируйте CISCO GLC-ZX-SMD=, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
