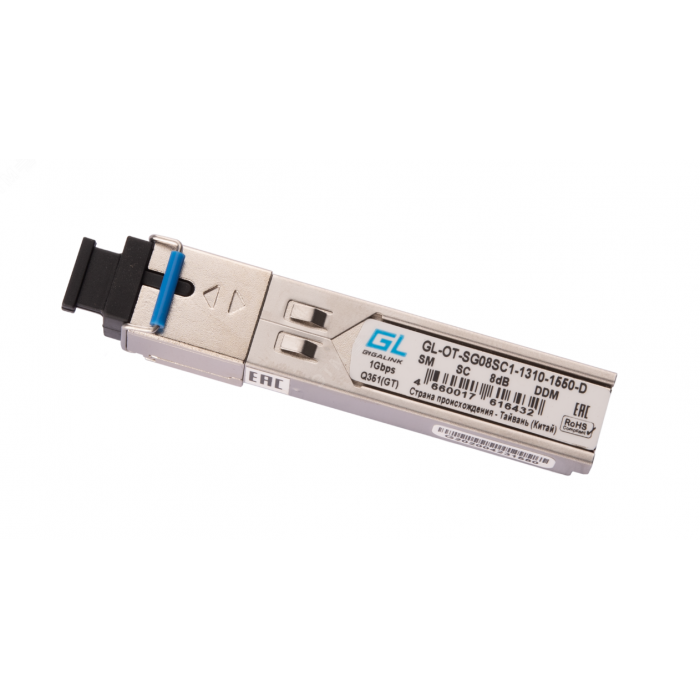

SFP оптический трансивер GIGALINK GL-OT-SG08SC1-1310-1550-D, 1,25 Гбит/с, до 3 км, 1хSC

Информация о модели GIGALINK GL-OT-SG08SC1-1310-1550-D

В каталоге SFP и трансиверов модель GIGALINK GL-OT-SG08SC1-1310-1550-D представлена как оптический трансивер. При выборе учитывайте: скорость: 1,25 Гбит/с; длина соединения: до 3 км; разъём: 1хSC.

Функциональные возможности

GL-OT-SG08SC1-1310-1550-D передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Режим передачи: 1,25 Гбит/с.

Технические особенности

Для GL-OT-SG08SC1-1310-1550-D при согласовании конфигурации используют следующие данные.

• Передача Tx: 1550 нм.
• Разъём: 1хSC.
• Приём Rx: 1310 нм.
• Рабочая температура: От 0 до 85 oС.
• Дальность / длина: до 3 км.
• Форм-фактор: SFP.
• Скорость: 1,25 Гбит/с.

Сценарии применения

GL-OT-SG08SC1-1310-1550-D подбирают для оснащения совместимого сетевого узла или замены интерфейсного изделия по артикулу. Сначала определяют модель оборудования и назначение его порта. Номинальная длина соединения для выбора трассы: до 3 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

GIGALINK GL-OT-SG08SC1-1310-1550-D подбирают для оборудования типа «коммутатор, маршрутизатор или медиаконвертер с подходящим портом». Нужен порт под сменный модуль с режимом 1,25 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Поддержку GL-OT-SG08SC1-1310-1550-D проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте GIGALINK GL-OT-SG08SC1-1310-1550-D и порт под сменный модуль с режимом 1,25 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GL-OT-SG08SC1-1310-1550-D; требование к интерфейсу: порт под сменный модуль с режимом 1,25 Гбит/с.
• Кабельная часть: одна жила оптического волокна; разъём 1хSC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора GL-OT-SG08SC1-1310-1550-D сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для сравнения с GL-OT-SG08SC1-1310-1550-D в каталоге можно открыть GIGALINK GL-OT-SG06SC1-1310-1550-B. Подбор ведут по поддержке в оборудовании и полной спецификации: разъём: 1хSC. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Маршрут соединения для GL-OT-SG08SC1-1310-1550-D: порт под сменный модуль с режимом 1,25 Гбит/с → GIGALINK GL-OT-SG08SC1-1310-1550-D → одна жила оптического волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От GL-OT-SG08SC1-1310-1550-D к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Параметры маршрута: скорость: 1,25 Гбит/с; длина соединения: до 3 км.

Модуль на противоположный конец

Для пары с GL-OT-SG08SC1-1310-1550-D нужен передатчик 1310 нм и приёмник 1550 нм. Обратность направлений Tx/Rx проверяют вместе с приём Rx: 1310 нм.

Ограничения применения

Для GL-OT-SG08SC1-1310-1550-D указана длина соединения до 3 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение GL-OT-SG08SC1-1310-1550-D требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с GL-OT-SG08SC1-1310-1550-D учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку GL-OT-SG08SC1-1310-1550-D, принимающий порт под сменный модуль с режимом 1,25 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила оптического волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа GL-OT-SG08SC1-1310-1550-D сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для GL-OT-SG08SC1-1310-1550-D контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: 1хSC. После обслуживания GL-OT-SG08SC1-1310-1550-D сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Для поставки GIGALINK GL-OT-SG08SC1-1310-1550-D согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила оптического волокна.
