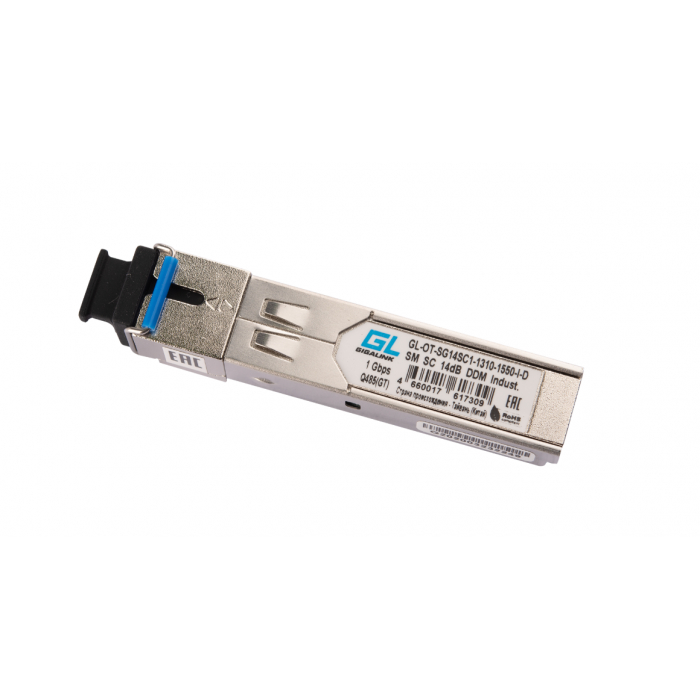

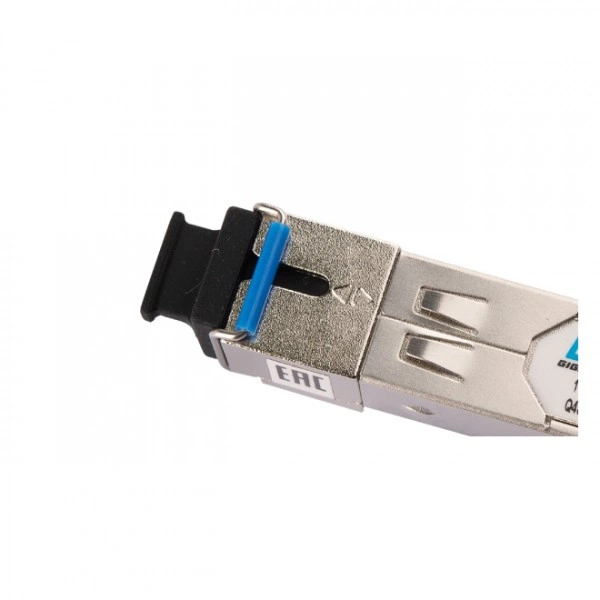

SFP оптический трансивер GIGALINK GL-OT-SG14SC1-1310-1550-I-D, 1 Гбит/с, 20 км, SC

Информация о модели GIGALINK GL-OT-SG14SC1-1310-1550-I-D

Модель GIGALINK GL-OT-SG14SC1-1310-1550-I-D в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: SC; среда передачи: SMF (Одномодовый).

Функциональные возможности

GL-OT-SG14SC1-1310-1550-I-D передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Для GL-OT-SG14SC1-1310-1550-I-D при согласовании конфигурации используют следующие данные.

• Дальность / длина: 20 км.
• Среда передачи: SMF (Одномодовый).
• Передача Tx: 1550 нм.
• Форм-фактор: SFP.
• Рабочая температура: От 0 до 85 oС.
• Приём Rx: 1310 нм.
• Разъём: SC.
• Скорость: 1 Гбит/с.

Сценарии применения

GL-OT-SG14SC1-1310-1550-I-D рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Применение GIGALINK GL-OT-SG14SC1-1310-1550-I-D согласуют с устройством типа «коммутатор, маршрутизатор или медиаконвертер с подходящим портом». В спецификации узла указывают порт под сменный модуль с режимом 1 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Поддержку GL-OT-SG14SC1-1310-1550-I-D проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте GIGALINK GL-OT-SG14SC1-1310-1550-I-D и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GL-OT-SG14SC1-1310-1550-I-D; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора GL-OT-SG14SC1-1310-1550-I-D сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Перед заменой GL-OT-SG14SC1-1310-1550-I-D рассмотрите отличия от GIGALINK GL-OT-SG14LC1-1310-1550-I: скорость: 1 Гбит/с / 1,25 Гбит/с; длина соединения: 20 км / до 20 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → GIGALINK GL-OT-SG14SC1-1310-1550-I-D.

Линия и сторона B: одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От GL-OT-SG14SC1-1310-1550-I-D к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Для пары с GL-OT-SG14SC1-1310-1550-I-D нужен передатчик 1310 нм и приёмник 1550 нм. Обратность направлений Tx/Rx проверяют вместе с передача Tx: 1550 нм.

Ограничения применения

При расчёте оптического тракта с GL-OT-SG14SC1-1310-1550-I-D учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для GL-OT-SG14SC1-1310-1550-I-D указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение GL-OT-SG14SC1-1310-1550-I-D требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку GL-OT-SG14SC1-1310-1550-I-D, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа GL-OT-SG14SC1-1310-1550-I-D сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для GL-OT-SG14SC1-1310-1550-I-D контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: SC. После обслуживания GL-OT-SG14SC1-1310-1550-I-D сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Для поставки GIGALINK GL-OT-SG14SC1-1310-1550-I-D согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
