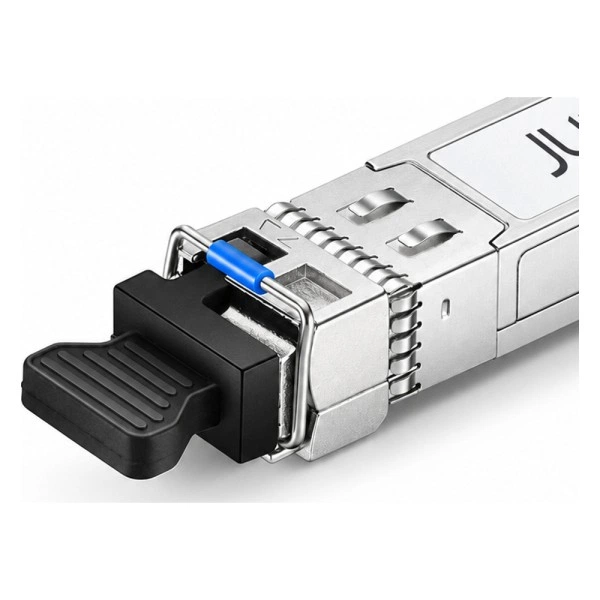

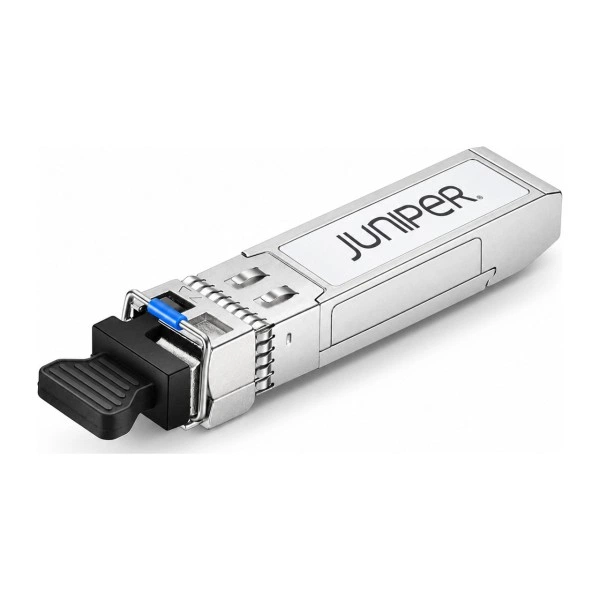

SFP+ оптический трансивер JUNIPER JNP-SFP-10G-BX10U, 10 Гбит/с, 10 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель JUNIPER JNP-SFP-10G-BX10U представлена как SFP+ оптический трансивер. Основные данные для линии: скорость: 10 Гбит/с; длина соединения: 10 км; разъём: Simplex LC PC/UPC; среда передачи: SMF.

Функциональные возможности

Одноволоконная схема JNP-SFP-10G-BX10U позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1270 нм; Rx: 1330 нм. Режим передачи: 10 Гбит/с.

Технические характеристики

JUNIPER JNP-SFP-10G-BX10U - данные для согласования интерфейса.

Где применяется

JNP-SFP-10G-BX10U рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для JNP-SFP-10G-BX10U значением 10 км.

Совместимость с оборудованием

В числе платформ, для которых рассматривают JUNIPER JNP-SFP-10G-BX10U: ACX2000, ACX2100, ACX2200, ACX4000, ACX5000, ACX5448-D, ACX5448-M, ACX5448, ACX7020, ACX7332, ACX7348, MX80. Окончательный подбор учитывает конкретное шасси, линейную карту и выпуск ПО.

Совместимость с программным обеспечением

Перед установкой JNP-SFP-10G-BX10U сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте JUNIPER JNP-SFP-10G-BX10U и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула JNP-SFP-10G-BX10U; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём Simplex LC PC/UPC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

JNP-SFP-10G-BX10U полезно сопоставить с близкими исполнениями перед выбором.

• JUNIPER JNP-SFP-10G-BX10D - длина волны: 1270 нм / 1330 нм у JNP-SFP-10G-BX10U, 1330 нм / 1270 нм у JNP-SFP-10G-BX10D.
• JUNIPER SFPP-10GE-BX10D-IT - длина волны: 1270 нм / 1330 нм у JNP-SFP-10G-BX10U, 1320 нм to 1340 нм у SFPP-10GE-BX10D-IT.
• JUNIPER SFPP-10GE-BX10U-IT - длина волны: 1270 нм / 1330 нм у JNP-SFP-10G-BX10U, 1260 нм to 1280 нм у SFPP-10GE-BX10U-IT.

Схема подключения

Сторона A: порт SFP+ с режимом 10 Гбит/с → JUNIPER JNP-SFP-10G-BX10U.

Линия и сторона B: одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От JNP-SFP-10G-BX10U к удалённой стороне передаётся 1270 нм; обратный сигнал принимается на 1330 нм.

При согласовании этой схемы: скорость: 10 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для пары с JNP-SFP-10G-BX10U нужен передатчик 1330 нм и приёмник 1270 нм. Обратность направлений Tx/Rx проверяют вместе с разъём: Simplex LC PC/UPC.

Условия и ограничения

Для JNP-SFP-10G-BX10U указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение JNP-SFP-10G-BX10U требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с JNP-SFP-10G-BX10U учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт SFP+ с режимом 10 Гбит/с; убедитесь, что выбран именно JNP-SFP-10G-BX10U.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа JNP-SFP-10G-BX10U сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для JNP-SFP-10G-BX10U контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: Simplex LC PC/UPC. При возврате JNP-SFP-10G-BX10U в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

В спецификации заказа зафиксируйте JUNIPER JNP-SFP-10G-BX10U, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
