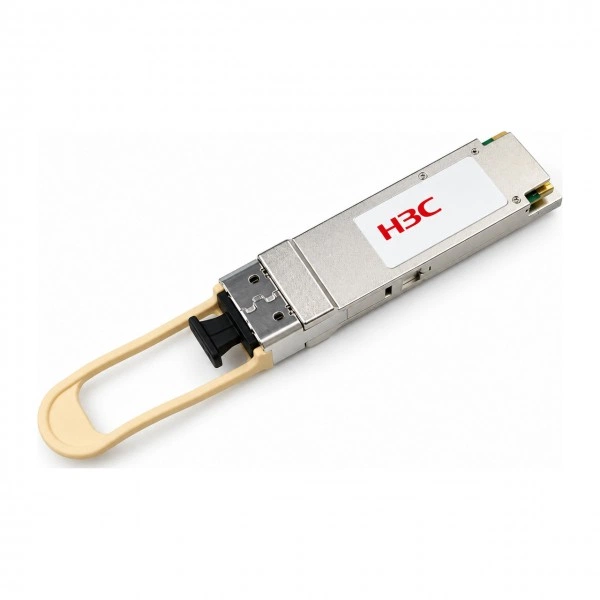

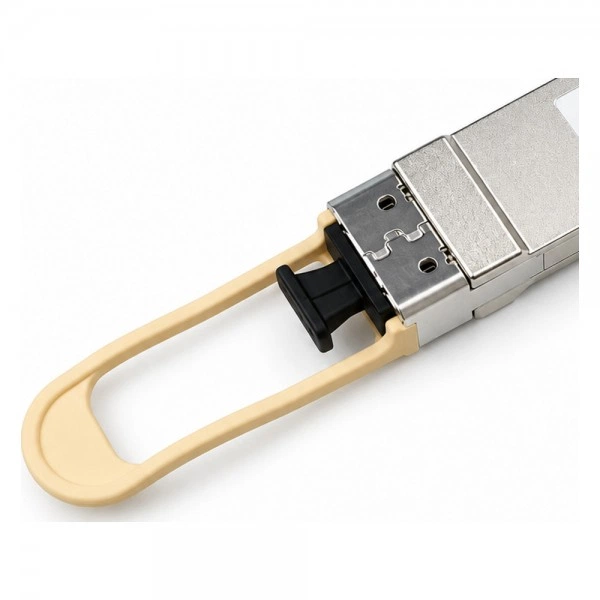

SFP QSFP оптический трансивер H3C QSFP-100G-SR4-MM850-Y5, 100 Гбит/с, 70 м (229.66 ft)

Назначение и основные параметры

Модель H3C QSFP-100G-SR4-MM850-Y5 в каталоге SFP и сетевых интерфейсов: QSFP оптический трансивер. Параметры исполнения: скорость: 100 Гбит/с; длина соединения: 70 м (229.66 ft); разъём: MPO (PC polished, 12-fiber); среда передачи: MMF.

Функциональные возможности

Назначение QSFP-100G-SR4-MM850-Y5 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 100 Гбит/с.

Технические характеристики

H3C QSFP-100G-SR4-MM850-Y5 - характеристики артикула для спецификации проекта.

Где применяется

QSFP-100G-SR4-MM850-Y5 подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Длину маршрута сопоставляют с указанным для QSFP-100G-SR4-MM850-Y5 значением 70 м (229.66 ft).

Совместимость с оборудованием

Тип оборудования для согласования H3C QSFP-100G-SR4-MM850-Y5: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт QSFP с режимом 100 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Перед установкой QSFP-100G-SR4-MM850-Y5 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте H3C QSFP-100G-SR4-MM850-Y5 и порт QSFP с режимом 100 Гбит/с.

Что требуется для подключения

• Кабельная часть: многомодовая оптическая линия; разъём MPO (PC polished, 12-fiber).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула QSFP-100G-SR4-MM850-Y5; требование к интерфейсу: порт QSFP с режимом 100 Гбит/с.

Отличия от ближайших моделей

QSFP-100G-SR4-MM850-Y5 сравнивают с соседними артикулами по следующим данным.

• H3C QSFP-100G-SR4-MM850-G - рассматривается как соседнее исполнение; совпадение корпуса не подтверждает взаимозаменяемость.
• H3C QSFP-100G-SR4-MM850-H - по известным параметрам близок к выбранному исполнению; заказные коды и допуск хоста согласуют отдельно.
• H3C QSFP-100G-SR4-MM850-B-CM - рассматривается как соседнее исполнение; совпадение корпуса не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт QSFP с режимом 100 Гбит/с → H3C QSFP-100G-SR4-MM850-Y5.

Линия и сторона B: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Для этой модели указана длина волны 850 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Для выбора режима и трассы: скорость: 100 Гбит/с; длина соединения: 70 м (229.66 ft).

Модуль на противоположный конец

Пару для QSFP-100G-SR4-MM850-Y5 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 100 Гбит/с; длина волны: 850 нм; среда передачи: MMF; разъём: MPO (PC polished, 12-fiber). Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для QSFP-100G-SR4-MM850-Y5 указана длина соединения 70 м (229.66 ft). Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с QSFP-100G-SR4-MM850-Y5 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку QSFP-100G-SR4-MM850-Y5, принимающий порт QSFP с режимом 100 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QSFP-100G-SR4-MM850-Y5 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание QSFP-100G-SR4-MM850-Y5 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: MPO (PC polished, 12-fiber). После обслуживания QSFP-100G-SR4-MM850-Y5 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул H3C QSFP-100G-SR4-MM850-Y5. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: многомодовая оптическая линия.

Каналы и устройство линии

QSFP-100G-SR4-MM850-Y5: Количество оптических волокон: 8. Встречный интерфейс должен поддерживать ту же организацию оптической линии.
