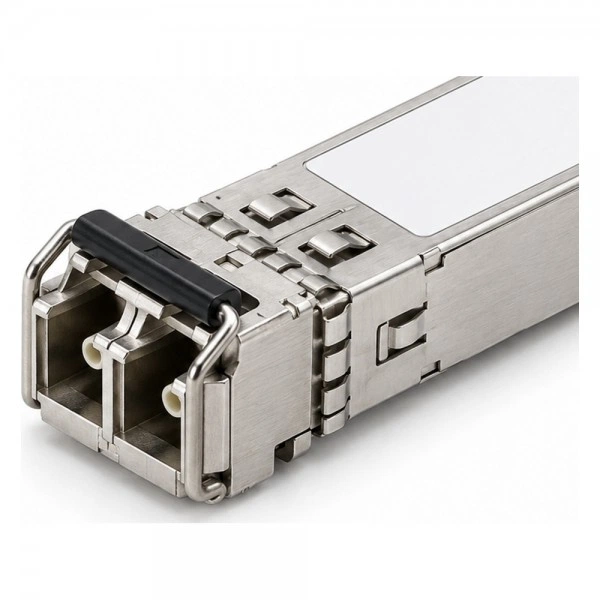

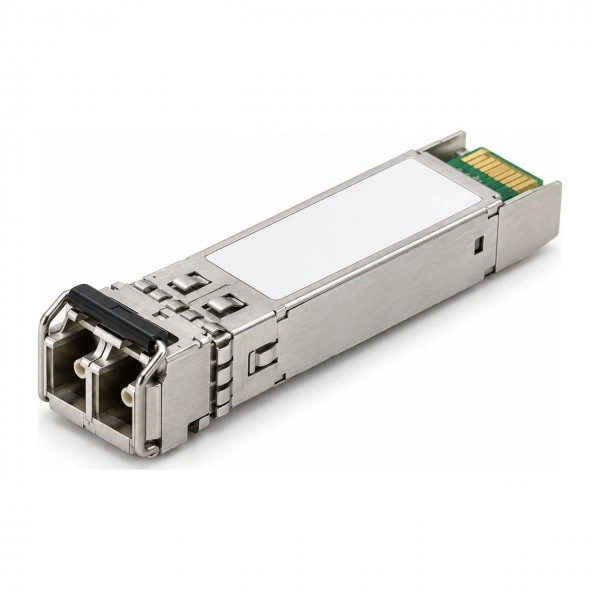

SFP оптический трансивер FORTINET FN-TRAN-LX, 1 Гбит/с, 10 км

Назначение и основные параметры

Модель FORTINET FN-TRAN-LX в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: Одномодовое (SMF).

Функциональные возможности

Назначение FN-TRAN-LX - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Режим передачи: 1 Гбит/с.

Технические характеристики

FORTINET FN-TRAN-LX - характеристики артикула для спецификации проекта.

Где применяется

FN-TRAN-LX рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для FN-TRAN-LX значением 10 км.

Совместимость с оборудованием

FORTINET FN-TRAN-LX подбирают для оборудования типа «межсетевой экран или коммутатор с поддерживаемым сменным портом». Нужен порт под сменный модуль с режимом 1 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Артикул FN-TRAN-LX сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте FORTINET FN-TRAN-LX и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула FN-TRAN-LX; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

FN-TRAN-LX сравнивают с соседними артикулами по следующим данным.

• FORTINET FN-TRAN-EX-4PACK - дальность: 10 км у FN-TRAN-LX, 40 км у FN-TRAN-EX-4PACK.
• FORTINET FR-TRAN-ZX - дальность: 10 км у FN-TRAN-LX, 90 км у FR-TRAN-ZX; длина волны: 1310 нм у FN-TRAN-LX, 1550 нм у FR-TRAN-ZX.
• FORTINET FG-TRAN-SFP LR - скорость: 1 Гбит/с у FN-TRAN-LX, 10 Гбит/с у FG-TRAN-SFP LR; среда: Одномодовое (SMF) у FN-TRAN-LX, SMF у FG-TRAN-SFP LR; длина волны: 1310 нм у FN-TRAN-LX, 1557.36 нм у FG-TRAN-SFP LR.

Схема подключения

Маршрут соединения для FN-TRAN-LX: порт под сменный модуль с режимом 1 Гбит/с → FORTINET FN-TRAN-LX → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Встречный интерфейс для FN-TRAN-LX подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; длина волны: 1310 нм; среда передачи: Одномодовое (SMF); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для FN-TRAN-LX указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40…85 °C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с FN-TRAN-LX учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку FN-TRAN-LX, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа FN-TRAN-LX сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание FN-TRAN-LX включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. При возврате FN-TRAN-LX в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул FORTINET FN-TRAN-LX. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
